Transistörler - Bipolar (BJT) - RF

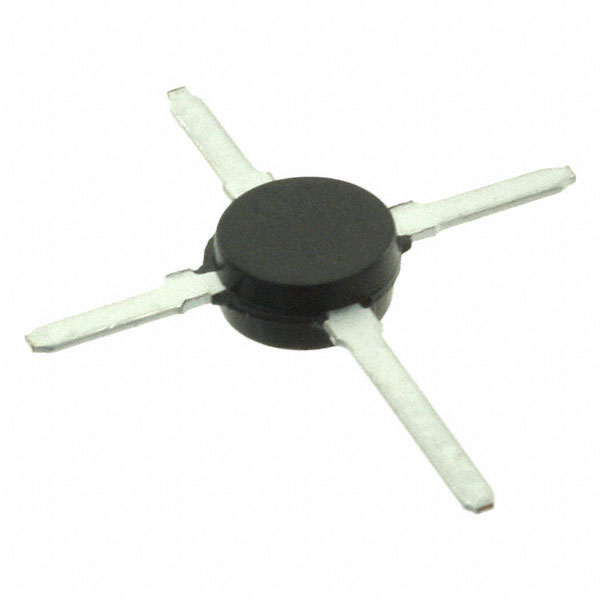

MRF581AG
RF TRANS NPN 15V 5GHZ MACRO X
- Üretici
- Microchip Technology
- Paket/Kılıf
- Macro-X
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF581
MRF581AG Hakkında
MRF581AG, Microchip Technology tarafından üretilen Surface Mount RF NPN transistörüdür. 5GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 15V collector-emitter breakdown voltajı ve 200mA maksimum collector akımı ile RF amplifikatör ve düşük gürültü ön yükselteç (LNA) tasarımlarında yer alır. 3dB-3.5dB noise figure ve 13dB-15.5dB kazanç karakteristiği ile 500MHz'de RF sinyal işleme devrelerinde uygundur. Macro-X paket formatı ile kompakt PCB tasarımlarına uyumludur. Maksimum 1.25W güç yönetimi kapasitesi bulunmaktadır. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 50mA, 5V |
| Frequency - Transition | 5GHz |
| Gain | 13dB ~ 15.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3dB ~ 3.5dB @ 500MHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Macro-X |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Supplier Device Package | Macro-X |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
