Transistörler - Bipolar (BJT) - RF

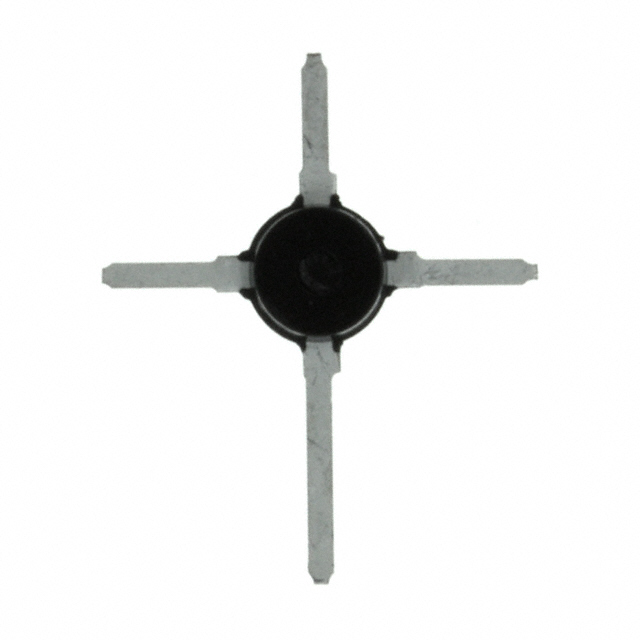

MRF581A
RF TRANS NPN 15V 5GHZ MICRO X
- Üretici
- Microchip Technology
- Paket/Kılıf
- Micro-X ceramic (84C)
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF581A
MRF581A Hakkında
MRF581A, Microchip Technology tarafından üretilen NPN tipinde RF transistörüdür. 5GHz transition frekansı ile yüksek frekanslı uygulamalar için tasarlanmıştır. Maksimum 200mA kollektör akımı ve 15V Vce(max) değeri ile orta güç seviyesi RF amplifikasyon ve anahtarlama uygulamalarında kullanılır. 13-15.5dB kazanç ve 3-3.5dB gürültü figürü ile 500MHz'de stabil performans sağlar. 1.25W maksimum güç dağıtımı kapasitesi, Surface Mount Micro-X seramik paketi ile kompakt devre tasarımlarına uygun. Uydu haberleşme, kablosuz iletişim ve mobil RF devrelerinde uygulanır. Bileşen artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 90 @ 50mA, 5V |
| Frequency - Transition | 5GHz |
| Gain | 13dB ~ 15.5dB |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3dB ~ 3.5dB @ 500MHz |
| Operating Temperature | 150°C (TJ) |
| Package / Case | Micro-X ceramic (84C) |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Supplier Device Package | Micro-X ceramic (84C) |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
