Transistörler - Bipolar (BJT) - RF

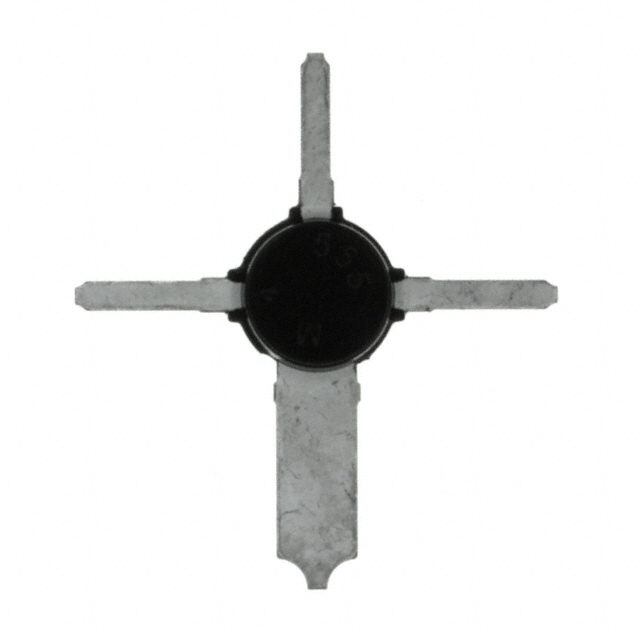

MRF555T
RF TRANS NPN 16V POWER MACRO
- Üretici
- Microchip Technology
- Paket/Kılıf
- Power Macro
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF555
MRF555T Hakkında
MRF555T, Microchip Technology tarafından üretilen NPN tipi RF (radyo frekansı) transistörüdür. 16V maksimum collector-emitter geriliminde 500mA akım kapasitesi ve 3W güç disipasyonu ile tasarlanmıştır. 100mA akımda minimum 50 DC kazanç (hFE) sağlar. 11dB ile 12.5dB arasında RF kazancı ile RF amplifikatör uygulamalarında kullanılır. Power Macro paket tipi yüzey montajı için optimize edilmiştir. Minimum 50 DC akım kazancı ile sınırlı güç uygulamalarında sinyal güçlendirme, düşük seviye RF amplifikasyonu ve amatör radyo devreleri gibi alanlarda tercih edilir. Lütfen güncel alternatifleri değerlendirin; bu bileşen artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 100mA, 5V |
| Gain | 11dB ~ 12.5dB |
| Mounting Type | Surface Mount |
| Package / Case | Power Macro |
| Part Status | Obsolete |
| Power - Max | 3W |
| Supplier Device Package | Power Macro |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 16V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
