Transistörler - Bipolar (BJT) - RF

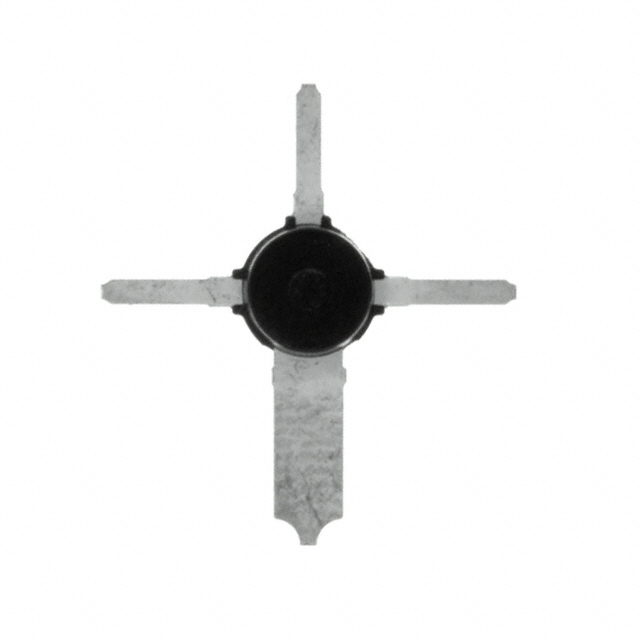

MRF555
RF TRANS NPN 16V POWER MACRO
- Üretici
- Microchip Technology
- Paket/Kılıf
- Power Macro
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF555
MRF555 Hakkında
MRF555, Microchip Technology tarafından üretilen Surface Mount RF NPN transistörüdür. Power Macro paketinde sunulan bu komponent, 16V collector-emitter breakdown voltajı ve maksimum 500mA collector akımı ile RF uygulamalarında kullanılır. 3W güç dağıtım kapasitesi, 11dB-13dB gain ve 30 minimum DC current gain (hFE) değerleriyle RF sinyal güçlendirme ve amplifikasyon devrelerinde yer alır. Entegre radyo frekans sistemleri, RF yükseltici aşamaları ve düşük güçlü wireless uygulamalarında tercih edilir. Kullanım dışı (Obsolete) durumunda olmasına rağmen, legacy sistemlerin bakım ve onarımında gerekli olabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 250mA, 5V |
| Gain | 11dB ~ 13dB |
| Mounting Type | Surface Mount |
| Package / Case | Power Macro |
| Part Status | Obsolete |
| Power - Max | 3W |
| Supplier Device Package | Power Macro |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 16V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
