Transistörler - Bipolar (BJT) - RF

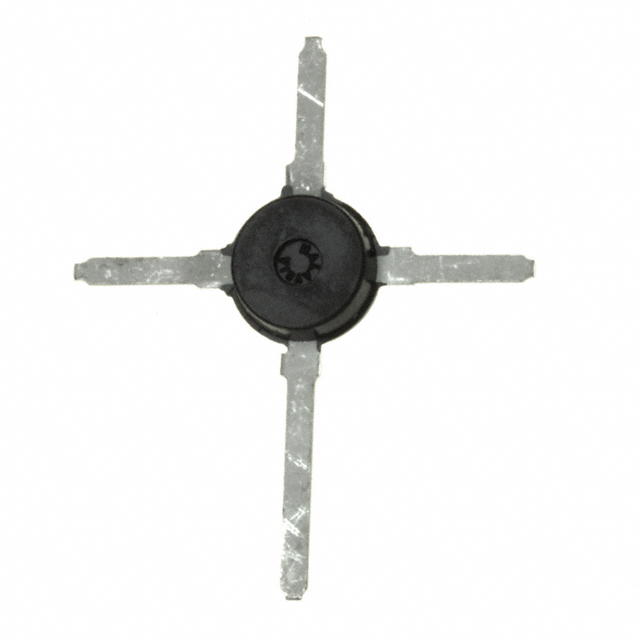

MRF553G
RF TRNS NPN 16V 175MHZ PWR MACRO
- Üretici
- Microchip Technology
- Paket/Kılıf
- Power Macro
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF553G
MRF553G Hakkında
MRF553G, Microchip Technology tarafından üretilen NPN tipinde bir RF transistörüdür. 16V maksimum kollektör-emitter gerilimi ile çalışan bu bileşen, 175MHz transition frequency'sine sahiptir. Maksimum 500mA kollektör akımı ve 3W güç kapasitesi ile tasarlanmıştır. 250mA kollektör akımında 5V VCE'de minimum 30 DC akım kazancı (hFE) sağlar. 11dB ile 13dB arasında kazanç değerleriyle RF uygulamalarında sinyal amplifikasyonu görevini yerine getirir. Power Macro paket tipinde surface mount kuruluma uygun olan bu transistör, RF alıcı ve verici devrelerinde, dar bantlı amplifikatör uygulamalarında kullanılmıştır. Ürün güncel üretim dışı (obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 250mA, 5V |
| Frequency - Transition | 175MHz |
| Gain | 11dB ~ 13dB |
| Mounting Type | Surface Mount |
| Package / Case | Power Macro |
| Part Status | Obsolete |
| Power - Max | 3W |
| Supplier Device Package | Power Macro |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 16V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
