Transistörler - Bipolar (BJT) - RF

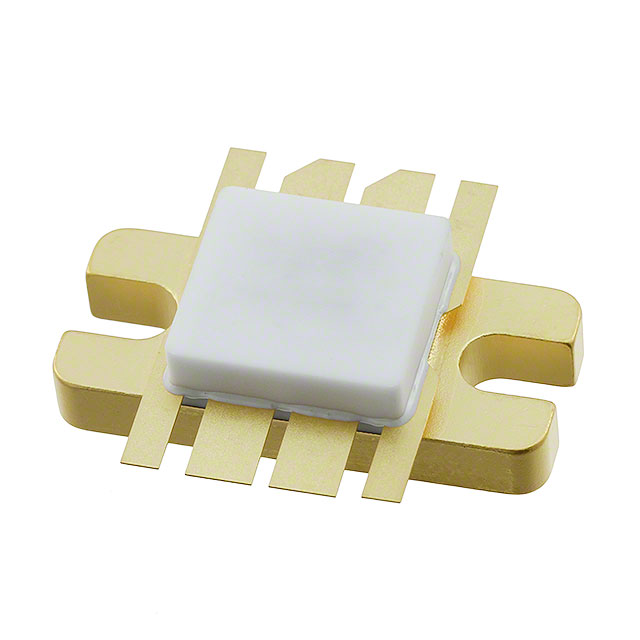

MRF393
RF TRANS 2NPN EMITTR 30V 744A-01
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 744A-01
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF393
MRF393 Hakkında
MRF393, MACOM tarafından üretilen dual NPN RF transistörüdür. Chassis mount paketi (744A-01) ile sağlanan bu komponent, 30V collector-emitter breakdown voltajı ve 16A maksimum collector akımı özelliklerine sahiptir. 100W maksimum güç derecelendirmesi ve 8.5dB kazancı ile RF uygulamalarında kullanılır. 200°C işletme sıcaklığında çalışabilen MRF393, common emitter konfigürasyonunda tasarlanmıştır. DC akım kazancı (hFE) 1A/5V koşullarında minimum 20 değeridir. RF amplifikasyon, broadcast sistemleri ve radyo frekans iletişim devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 1A, 5V |
| Gain | 8.5dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | 744A-01 |
| Part Status | Active |
| Power - Max | 100W |
| Supplier Device Package | 744A-01, Style 1 |
| Transistor Type | 2 NPN (Dual) Common Emitter |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
