Transistörler - Bipolar (BJT) - RF

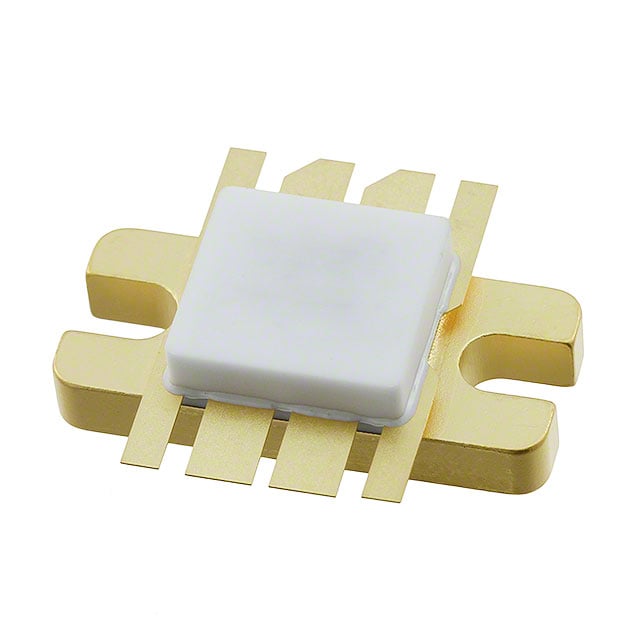

MRF392
RF TRANS 2NPN EMITTR 30V 744A-01
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 744A-01
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF392
MRF392 Hakkında
MRF392, MACOM tarafından üretilen dual NPN RF transistörüdür. Chassis mount 744A-01 paketinde sunulan bu bileşen, radyo frekans ve güç amplifikasyon uygulamalarında kullanılmak üzere tasarlanmıştır. 30V breakdown voltajı ve 16A maksimum kolektör akımı ile ortaç güç seviyesinde RF devrelerinde çalışmaya uygundur. 125W maksimum güç yayılımı kapasitesi ile HF ve VHF band uygulamalarında yer alabilir. Common emitter konfigürasyonunda çalışan transistör, 10dB kazanç seviyesi ile sinyal güçlendirme devrelerine entegre edilebilir. -55°C ile +200°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 1A, 5V |
| Gain | 10dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | 744A-01 |
| Part Status | Active |
| Power - Max | 125W |
| Supplier Device Package | 744A-01, Style 1 |
| Transistor Type | 2 NPN (Dual) Common Emitter |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
