Transistörler - FET, MOSFET - RF

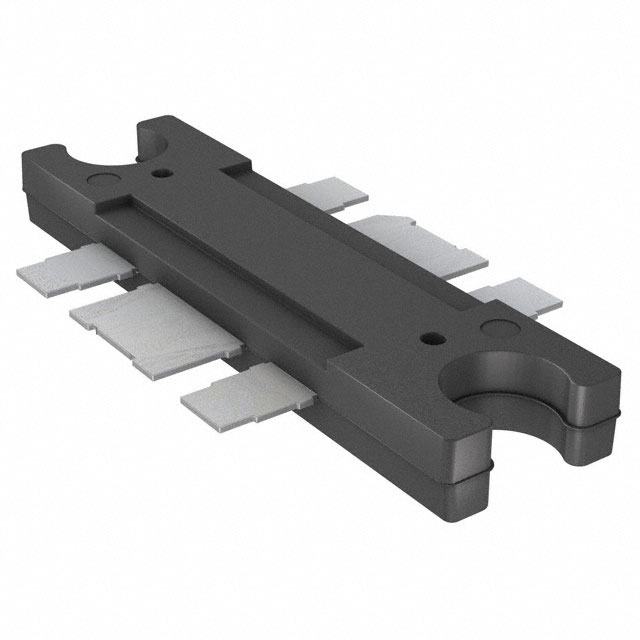

MRF1535FNT1
FET RF 40V 520MHZ TO272-6
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- TO-272AA
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- MRF1535
MRF1535FNT1 Hakkında
MRF1535FNT1, NXP Semiconductors tarafından üretilen LDMOS tipinde RF FET transistördür. 40V nominal gerilim ile çalışan bu bileşen, 520MHz frekans aralığında 35W çıkış gücü sağlayabilir. 13.5dB kazanç değeri ile RF güç amplifikatörü uygulamalarında kullanılır. TO-272BA paket yapısında sunulan transistör, 6A akım kapasitesi ve 12.5V test gerilimine sahiptir. Radyo frekans haberleşme sistemleri, broadcast amplifikatörleri ve endüstriyel RF uygulamalarında tercih edilmektedir. Bileşen obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 500 mA |
| Current Rating (Amps) | 6A |
| Frequency | 520MHz |
| Gain | 13.5dB |
| Package / Case | TO-272BA |
| Part Status | Obsolete |
| Power - Output | 35W |
| Supplier Device Package | TO-272-6 |
| Transistor Type | LDMOS |
| Voltage - Rated | 40 V |
| Voltage - Test | 12.5 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
