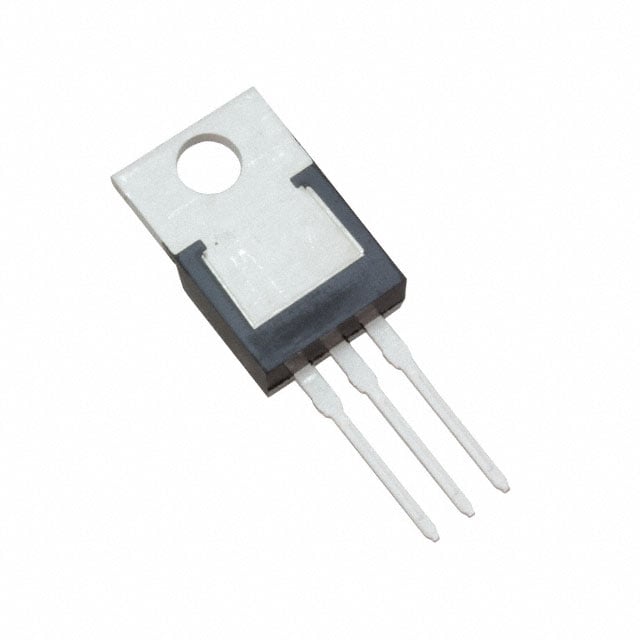

MRF101BN
RF MOSFET LDMOS 50V TO220-3
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- MRF101
MRF101BN Hakkında
MRF101BN, NXP Semiconductors tarafından üretilen RF MOSFET transistördür. LDMOS (Laterally Diffused Metal Oxide Semiconductor) teknolojisine dayalı bu bileşen, 1.8MHz ile 250MHz frekans aralığında çalışmaya uygundur. 50V test gerilimi ve 133V rated gerilimi ile güç amplifikasyon uygulamalarında kullanılır. 115W çıkış gücü ve 21.1dB kazancı ile RF amplifikatörleri, broadcast verici sistemleri ve endüstriyel haberleşme ekipmanlarında tercih edilmektedir. TO-220-3 paket tipi ile ısı yönetimi sağlanmıştır. 100mA test akımı ve 10µA statik akım özellikleri ile enerji verimli tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 100 mA |
| Current Rating (Amps) | 10µA |
| Frequency | 1.8MHz ~ 250MHz |
| Gain | 21.1dB |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Output | 115W |
| Supplier Device Package | TO-220-3 |
| Transistor Type | LDMOS |
| Voltage - Rated | 133 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
