Transistörler - FET, MOSFET - RF
MRF101AN

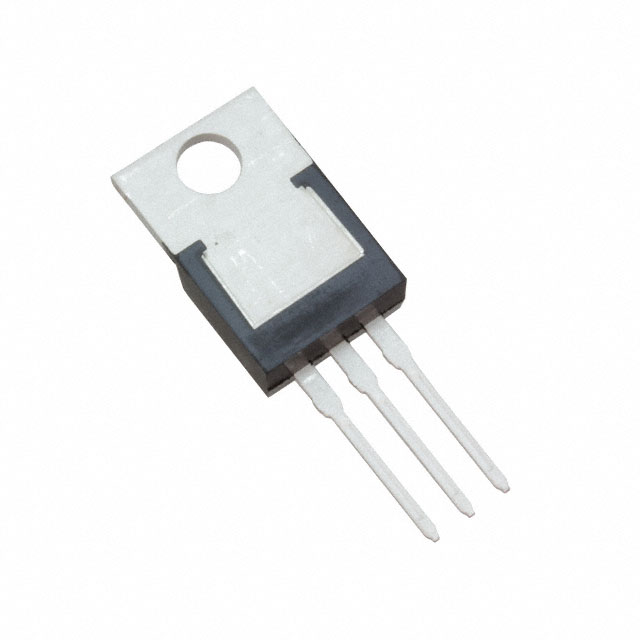

RF TRANSISTOR 100W TO-220
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- MRF101AN
MRF101AN Hakkında
MRF101AN, NXP Semiconductors tarafından üretilen LDMOS tabanlı RF güç transistörüdür. 100W çıkış gücü ile tasarlanmış olup, 1.8MHz ile 250MHz arasında çalışır. TO-220-3 paketinde sunulan bu bileşen, 21.1dB kazanç sağlar ve 133V nominal gerilimde çalışır. 50V test geriliminde 100mA test akımı ile doğrulanmış olan MRF101AN, broadcast yayıncılık, telsiz iletişim ve endüstriyel RF uygulamalarında yaygın olarak kullanılmaktadır. Yüksek verim ve güvenilir çalışma karakteristiği sayesinde lineer amplifikatör tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 100 mA |
| Current Rating (Amps) | 10µA |
| Frequency | 1.8MHz ~ 250MHz |
| Gain | 21.1dB |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power - Output | 115W |
| Supplier Device Package | TO-220-3 |
| Transistor Type | LDMOS |
| Voltage - Rated | 133 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
