Transistörler - Bipolar (BJT) - RF

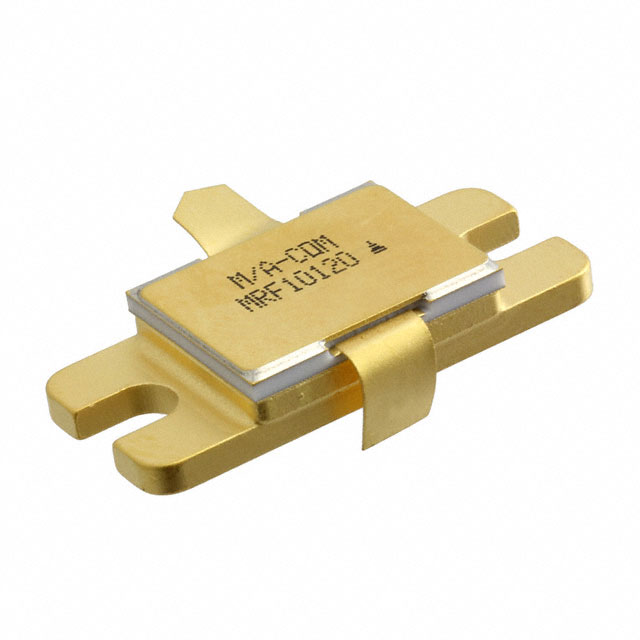

MRF10120
RF TRANS NPN 55V 355C-02
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 355C-02
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF10120
MRF10120 Hakkında
MRF10120, MACOM Technology Solutions tarafından üretilen NPN tipi RF transistörüdür. 55V Collector-Emitter breakdown voltajı ve 120W maksimum güç kapasitesi ile yüksek güç uygulamalarında kullanılır. 15A maksimum collector akımı ve 8.5dB kazanç özellikleri ile RF amplifikatör devreleri, broadcast ve endüstriyel haberleşme uygulamalarında tercih edilir. Chassis mount 355C-02 paketinde sunulan bu transistör, 200°C çalışma sıcaklığına kadar dayanabilir. DC akım kazancı (hFE) minimum 20 değerinde (5A, 5V koşullarında) belirtilmiştir. Üst düzey güç yönetimi gerektiren RF güçlendirici tasarımlarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 5A, 5V |
| Gain | 8.5dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | 355C-02 |
| Part Status | Active |
| Power - Max | 120W |
| Supplier Device Package | 355C-02, Style 1 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 55V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
