Transistörler - Bipolar (BJT) - RF

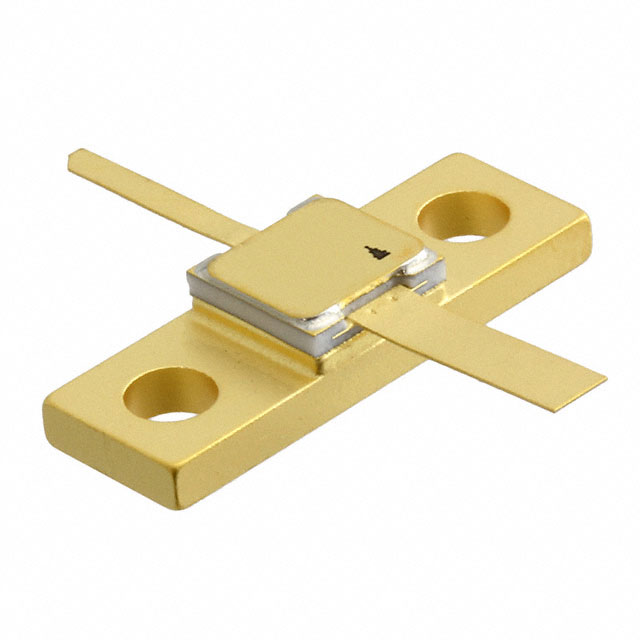

MRF10005
TRANS 5W 960MHZ-1215MHZ
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- 336E-02
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- MRF10005
MRF10005 Hakkında
MRF10005, MACOM Technology Solutions tarafından üretilen 5W RF güç transistörüdür. NPN tipinde bu transistör, 960MHz ile 1215MHz frekans aralığında çalışmak üzere tasarlanmıştır. 25W maksimum güç kapasitesi ve 55V kollektör-emitter breakdown voltajı ile orta güç RF amplifikasyon uygulamalarında kullanılır. 8.5dB ile 10.3dB arası kazanç sağlar. Chassis mount paketi ile mekanik stabilite sunarak, 200°C maksimum junction sıcaklığında güvenilir performans verir. Telsiz sistemleri, kablosuz haberleşme cihazları ve endüstriyel RF uygulamalarında yaygın olarak yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.25mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 500mA, 5V |
| Gain | 8.5dB ~ 10.3dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | 336E-02 |
| Part Status | Active |
| Power - Max | 25W |
| Supplier Device Package | 336E-02, Style 1 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 55V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
