Diyotlar - Doğrultucular - Tekil

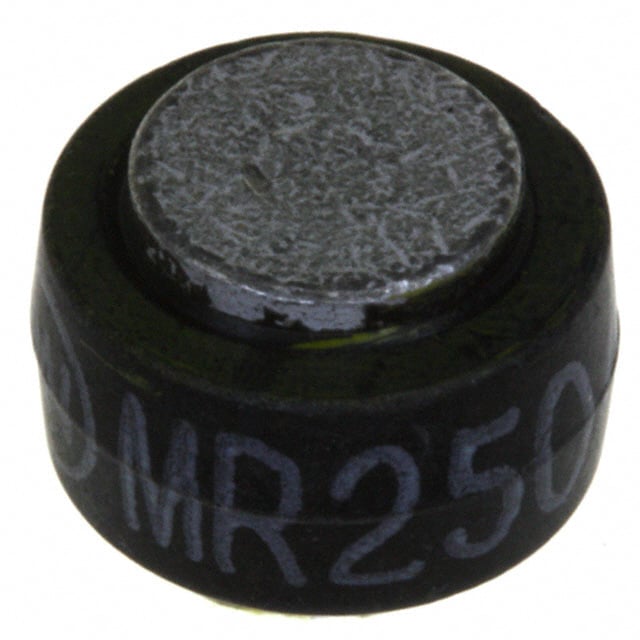

MR2504
DIODE GEN PURP 400V 25A MR
- Üretici
- onsemi
- Paket/Kılıf
- Microde Button
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MR2504
MR2504 Hakkında
MR2504, onsemi tarafından üretilen 400V 25A kapasiteli genel amaçlı doğrultma diyodudur. Standard recovery türü olup, >500ns recovery time ile karakterizedir. Surface mount Microde Button paketinde sunulan bu diyot, 25A ortalama doğrultulmuş akım kapasitesine ve maksimum 1.18V forward voltajına sahiptir. -65°C ile +175°C arasında çalışan MR2504, güç kaynakları, AC/DC dönüştürücüler ve endüstriyel uygulamalarda doğrultma işlevi için kullanılır. 400V ters voltaj dayanımı ve 100µA @ 400V ters sızıntı akımı ile belirtilen özellikler taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 100 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | Microde Button |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Microde Button |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.18 V @ 78.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
