Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

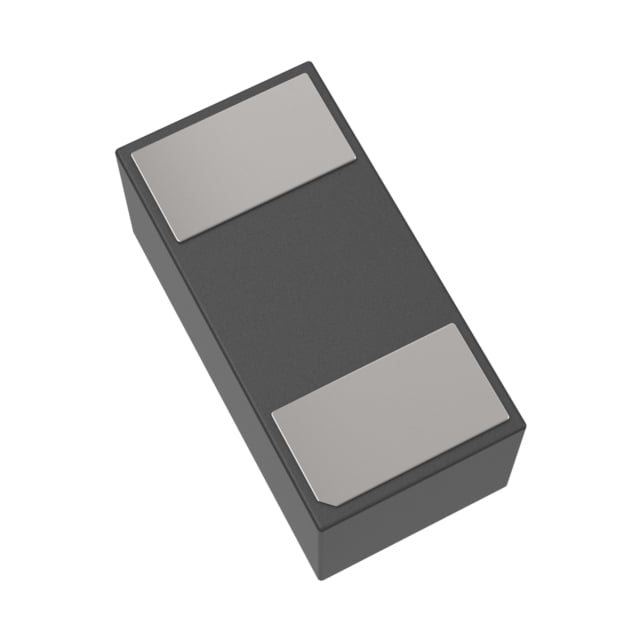

MPV2100-206/TR
SI TVAR NON HERMETIC MMSM
- Üretici
- Microchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Seri / Aile Numarası
- MPV2100
MPV2100-206/TR Hakkında
MPV2100-206/TR, Microchip Technology tarafından üretilen değişken kapasitanslı diyot (varicap/varaktör) olup, RF ve mikrodalgalı devre uygulamalarında frekans ayarlaması ve empedans dengeleme için kullanılır. 1.5pF nominal kapasitans değeri ve 10:1 kapasitans oranı ile geniş tuning aralığı sunar. 4V ters gerilim altında 50MHz'de 1500 kalite faktörü ile düşük kayıplar sağlar. Surface Mount 0402 (1005 Metric) paketi ile yoğun PCB tasarımlarına uygundur. -55°C ile 125°C sıcaklık aralığında çalışabilen bu bileşen, VCO (Voltage Controlled Oscillator), PLL (Phase Locked Loop) ve ayarlanabilir filtre devreleri gibi uygulamalarda tercih edilir. Maksimum 22V ters gerilime dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 4V, 1MHz |
| Capacitance Ratio | 10 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Q @ Vr, F | 1500 @ 4V, 50MHz |
| Supplier Device Package | 0402 |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
