Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

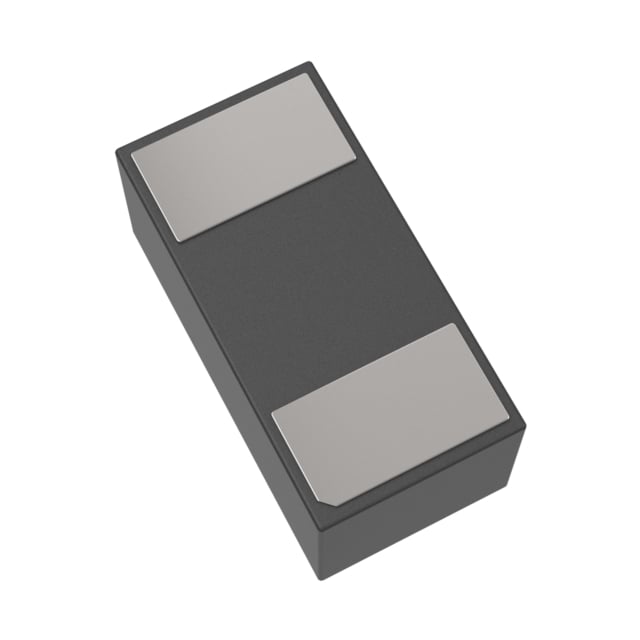

MPV1965-206/TR
SI TVAR NON HERMETIC MMSM
- Üretici
- Microchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Seri / Aile Numarası
- MPV1965
MPV1965-206/TR Hakkında
MPV1965-206/TR, Microchip Technology tarafından üretilen silikon tabanlı değişken kapasitanslı diyot (varicap/varaktör) olup, 1MHz'de 3.8pF kapasitansa sahiptir. Ters gerilim uygulanan bu bileşen, kapasitans değerini kontrol edilen voltajla modüle ederek frekans kontrol uygulamalarında kullanılır. 3.6 kapasitans oranı (C1/C6) ile geniş ayarlama aralığı sağlar. 50MHz'de 1500 Q faktörü ile düşük kayıplı performans sunar. Surface mount 0402 paketinde sunulan komponent, -55°C ile +125°C arasında çalışır. PLL frekans sentezleyicileri, VCO (Voltage Controlled Oscillator) devreleri ve tuner uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.8pF @ 1V, 1MHz |
| Capacitance Ratio | 3.6 |
| Capacitance Ratio Condition | C1/C6 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Q @ Vr, F | 1500 @ 4V, 50MHz |
| Supplier Device Package | 0402 |
| Voltage - Peak Reverse (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
