Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

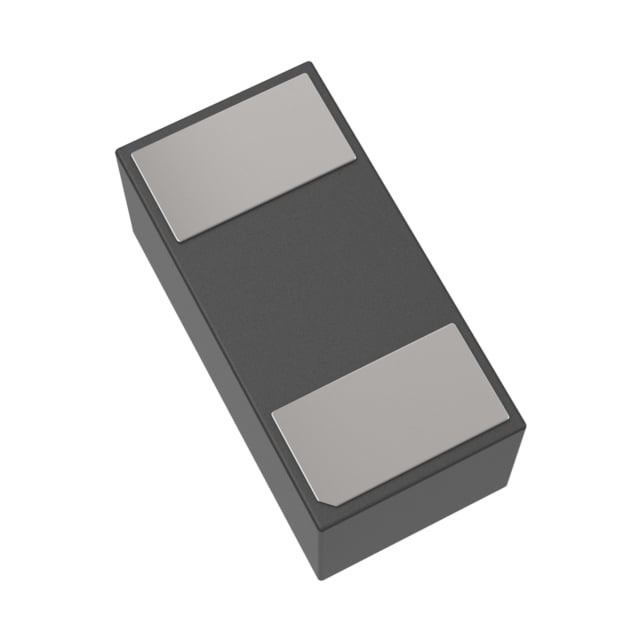

MPV1965-206
SI TVAR NON HERMETIC MMSM
- Üretici
- Microchip Technology
- Paket/Kılıf
- 0402 (1005 Metric)
- Seri / Aile Numarası
- MPV1965
MPV1965-206 Hakkında
MPV1965-206, Microchip Technology tarafından üretilen silikon değişken kapasitanslı diyot (varicap/varaktör) komponenttir. 1V-6V ters gerilim aralığında 3.8pF ile 13.7pF arasında değişken kapasitans sunarak, frekans ayarlama ve impedans eşleştirme uygulamalarında kullanılır. 1MHz'de 3.8pF nominal kapasitans ve 3.6 kapasitans oranı ile RF devrelerinde, PLL frekans sentezleyicilerinde, ayarlanabilir filtre ve osilatör tasarımlarında çalışır. 50MHz'de 1500 Q faktörü ile düşük kayıp karakteristiği sağlar. -55°C ile 125°C çalışma sıcaklığı aralığında ve 15V maksimum ters gerilim ile endüstriyel ve ticari uygulamalara uygundur. 0402 yüzey montaj paketinde sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3.8pF @ 1V, 1MHz |
| Capacitance Ratio | 3.6 |
| Capacitance Ratio Condition | C1/C6 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C |
| Package / Case | 0402 (1005 Metric) |
| Part Status | Active |
| Q @ Vr, F | 1500 @ 4V, 50MHz |
| Supplier Device Package | 0402 |
| Voltage - Peak Reverse (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
