Transistörler - Bipolar (BJT) - Diziler

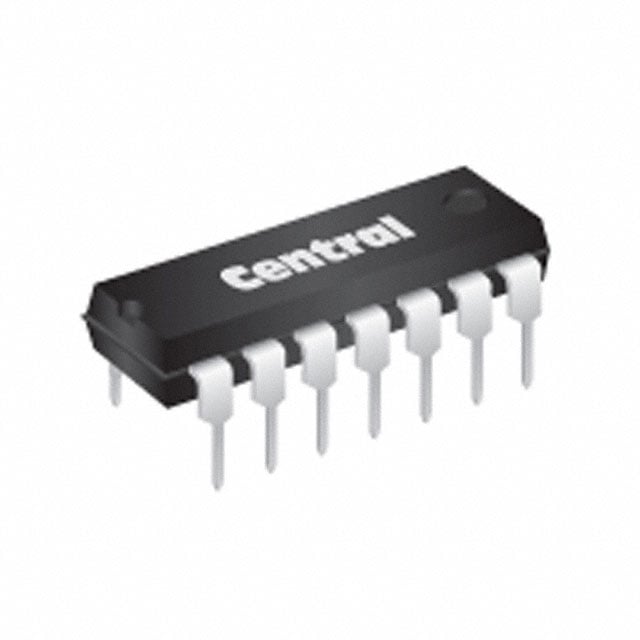

MPQ7053 TIN/LEAD
TRANS 2NPN/2PNP 250V 0.5A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ7053
MPQ7053 TIN/LEAD Hakkında
MPQ7053, Central Semiconductor tarafından üretilen bir transistör dizi entegresi olup, tek kaplama içinde 2 adet NPN ve 2 adet PNP transistörü barındırmaktadır. TO-116 paketinde sunulan bu bileşen, 250V collector-emitter gerilim dayanımı ve 500mA maksimum kolektör akımı ile karakterize edilmiştir. 50MHz transition frequency ve geniş çalışma sıcaklık aralığı (-65°C ~ 150°C) sayesinde çeşitli endüstriyel ve tüketici uygulamalarında kullanılabilir. 750mW maksimum güç dissipasyonu ile bu entegre, anahtarlama devreleri, ses amplifikasyonu ve genel amaçlı lojik uygulamalarında tercih edilmektedir. Mevcut durumu obsolete olmasına rağmen, uyumlu alternatiflerin aranması gereken eski tasarımlarda referans olarak kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 250nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 30mA, 10V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 750mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 2 NPN, 2 PNP |
| Vce Saturation (Max) @ Ib, Ic | 700mV @ 2mA, 20mA |
| Voltage - Collector Emitter Breakdown (Max) | 250V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
