Transistörler - Bipolar (BJT) - Diziler

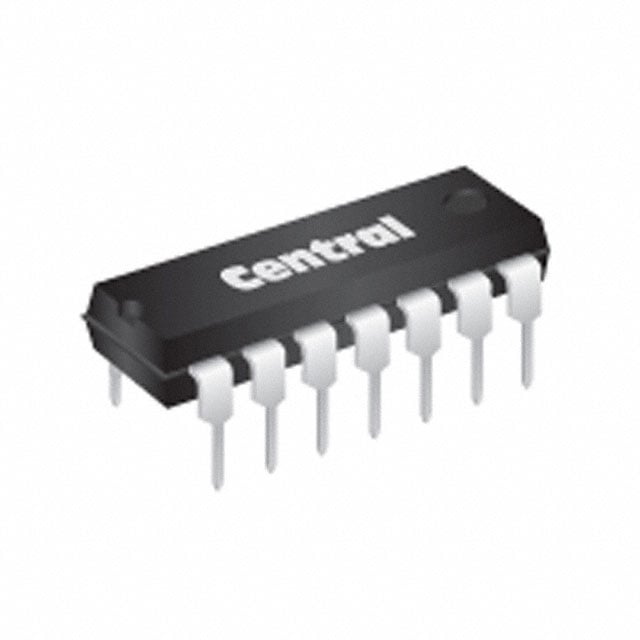

MPQ7043 PBFREE
TRANS 4NPN 250V 0.5A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ7043
MPQ7043 PBFREE Hakkında
MPQ7043 PBFREE, Central Semiconductor tarafından üretilen 4 adet NPN transistörün tek pakette entegre edilmiş bir transistör dizisidir. TO-116 through-hole paketinde sunulan bu komponent, maksimum 250V Vce breakdown voltajı ve 500mA collector akımı ile çalışabilir. Her bir transistör 50MHz geçiş frekansına (transition frequency) sahip olup, 1.25W maksimum güç tüketimine dayanır. DC akım kazancı (hFE) 10V'ta 30mA'de minimum 40'tır. -65°C ile +150°C arasında çalışan bu dört transistörlü dizi, endüstriyel kontrol devrelerinde, sinyal amplifikasyonunda ve anahtarlama uygulamalarında kullanılır. 500mV saturasyon voltajı (2mA Ib, 20mA Ic'de) sayesinde düşük güç kaybıyla çalışan dijital lojik devreleri yönlendirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 30mA, 10V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 2mA, 20mA |
| Voltage - Collector Emitter Breakdown (Max) | 250V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
