Transistörler - Bipolar (BJT) - Diziler

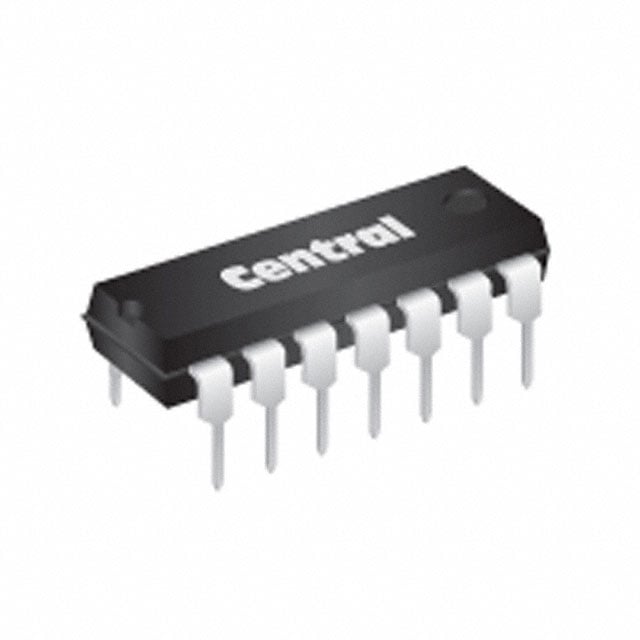

MPQ6700 PBFREE
TRANS 2NPN/2PNP 40V 0.2A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ6700
MPQ6700 PBFREE Hakkında
MPQ6700 PBFREE, Central Semiconductor tarafından üretilen dört transistörlü (2 NPN + 2 PNP) bir dizidir. TO-116 paketinde sunulan bu bileşen, 40V kolektör-emiter gerilimi ve 200mA maksimum kolektör akımı ile çalışır. 200MHz transition frequency'ye sahip olması, yüksek hızlı sinyal işleme uygulamalarında kullanılmasını sağlar. 500mW maksimum güç derecelendirmesi ile düşük güçlü devrelerde entegre edilebilir. -65°C ile 150°C arasında çalışan bu transistör dizisi, ses amplifikatörleri, anahtarlama devreleri ve sinyal kontrol uygulamalarında yaygın olarak kullanılmıştır. Komponentin obsolete durumunda olması nedeniyle, yeni tasarımlarda alternatif seçenekler değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 1V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 2 NPN, 2 PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
