Transistörler - Bipolar (BJT) - Diziler

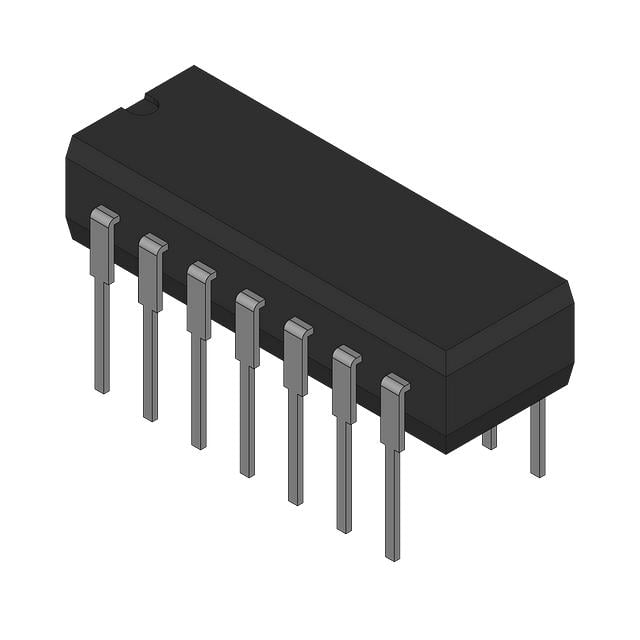

MPQ6700
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ6700
MPQ6700 Hakkında
MPQ6700, Rochester Electronics tarafından üretilen küçük sinyal bipolar transistör (BJT) dizisidir. Ürün, 2 adet NPN ve 2 adet PNP transistörü içeren entegre bir yapıya sahiptir. 200MHz transition frequency ile yüksek hızlı uygulamalara uygundur. Maksimum 200mA collector akımı ve 500mW güç harcaması ile audio amplifikatörleri, RF uygulamaları, sinyal işleme devreleri ve genel amaçlı anahtarlama uygulamalarında kullanılır. TO-116 through-hole paketinde sunulan bu bileşen, -65°C ile 150°C arasında çalışabilir ve 40V collector-emitter breakdown voltajına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 1V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 2 NPN, 2 PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
