Transistörler - Bipolar (BJT) - Diziler

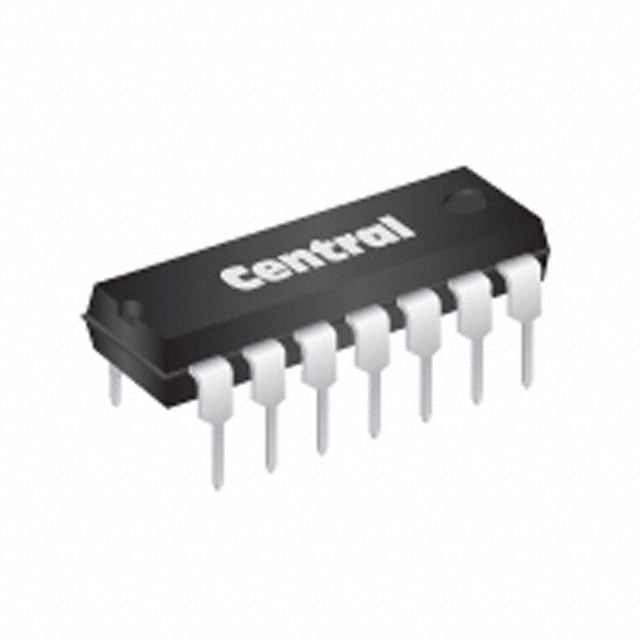

MPQ6502 TIN/LEAD
TRANS 2NPN/2PNP 30V 0.5A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ6502
MPQ6502 TIN/LEAD Hakkında
MPQ6502, Central Semiconductor tarafından üretilen 2 NPN ve 2 PNP transistörü bir TO-116 paketinde içeren transistör dizisidir. 30V maksimum Vce ve 500mA maksimum kolektör akımı ile orta güç uygulamaları için tasarlanmıştır. 650mW maksimum güç tüketimi ve 200MHz transition frequency ile analog işaret işleme, ses amplifikasyonu, anahtarlama devreleri ve genel amaçlı küçük sinyal amplifikasyonunda kullanılabilir. Through Hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur. Geniş -65°C ~ 150°C çalışma sıcaklık aralığı endüstriyel uygulamalara elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 30nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 300mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 650mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 2 NPN, 2 PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
