Transistörler - Bipolar (BJT) - Diziler

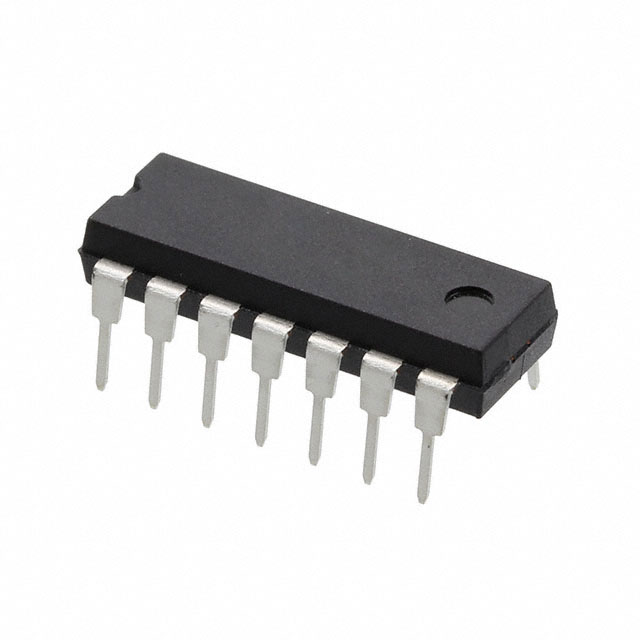

MPQ6002 PBFREE
TRANS 2NPN/2PNP 30V 0.5A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ6002
MPQ6002 PBFREE Hakkında
MPQ6002 PBFREE, Central Semiconductor tarafından üretilen dört transistörlü bir dizidir. İçinde 2 adet NPN ve 2 adet PNP transistör barındırır. TO-116 paketinde sunulan bu bileşen, maksimum 500mA kollektör akımı ve 30V collector-emitter kırılma voltajı ile tasarlanmıştır. Maksimum 200MHz transition frequency'si sayesinde orta hızlı uygulamalarda kullanılabilir. 30 @ 300mA, 10V DC Current Gain ve 1.4V @ 30mA, 300mA Vce saturation karakteristikleri ile çalışır. -65°C ile 150°C arasındaki geniş sıcaklık aralığında ve 650mW güç sınırı içinde çalışmaktadır. Ses amplifikatörleri, kontrol devreleri ve genel sinyal işleme uygulamalarında yaygın olarak kullanılır. Lütfen dikkat: Bu ürün obsolete (üretimi durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 30nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 300mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 650mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 2 NPN, 2 PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
