Transistörler - Bipolar (BJT) - Diziler

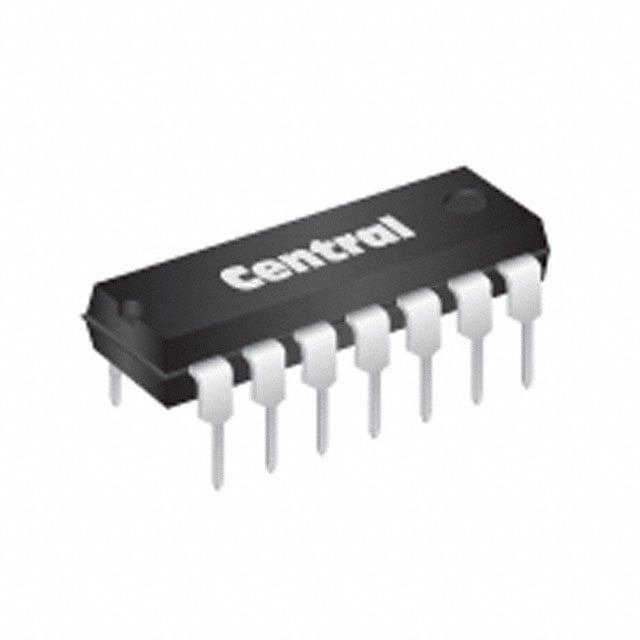

MPQ3906 PBFREE
TRANS 4PNP 40V 0.2A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ3906
MPQ3906 PBFREE Hakkında
MPQ3906 PBFREE, Central Semiconductor tarafından üretilen 4 adet PNP transistörü içeren quad transistör dizisidir. TO-116 through-hole paketinde sunulan bu bileşen, düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevleri için tasarlanmıştır. 200mA maksimum collector akımı ve 40V breakdown voltajı ile, düşük akımlı sinyal işleme devrelerinde kullanılır. 75 minimum DC current gain (hFE) ile stabil çalışma sağlar. -65°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunmaktadır. Ses amplifikatörleri, kontrol devreleri ve genel amaçlı anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 10mA, 1V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
