Transistörler - Bipolar (BJT) - Diziler

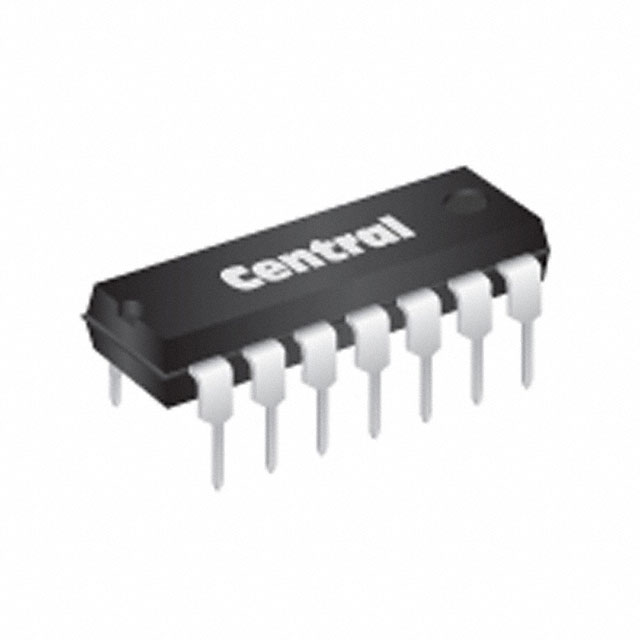

MPQ3904 PBFREE
TRANS 4NPN 40V 0.2A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ3904
MPQ3904 PBFREE Hakkında
MPQ3904 PBFREE, Central Semiconductor tarafından üretilen quad NPN transistör dizisidir. Tek pakette dört bağımsız NPN transistör içeren bu bileşen, TO-116 through-hole paketinde sunulmaktadır. 40V collector-emitter breakdown voltajı ve 200mA maksimum collector akımı ile orta güç uygulamalarına uygundur. 250MHz transition frequency sayesinde hızlı anahtarlama işlemleri gerçekleştirebilir. DC current gain minimum 75 (Ic=10mA, Vce=1V koşullarında) olup, 500mW maksimum güç dağılımı kapasitesine sahiptir. -65°C ile 150°C arasında çalışabilen bu transistör dizisi, aydınlatma kontrolü, ses amplifikasyonu, sinyal işleme ve lojik uygulamalarında yaygın olarak kullanılır. Düşük kesme akımı (50nA ICBO) ve iyi saturasyon özellikleri (200mV @ 1mA, 10mA) ile hassas kontrol gerektiren devrelerde tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 75 @ 10mA, 1V |
| Frequency - Transition | 250MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 1mA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
