Transistörler - Bipolar (BJT) - Diziler

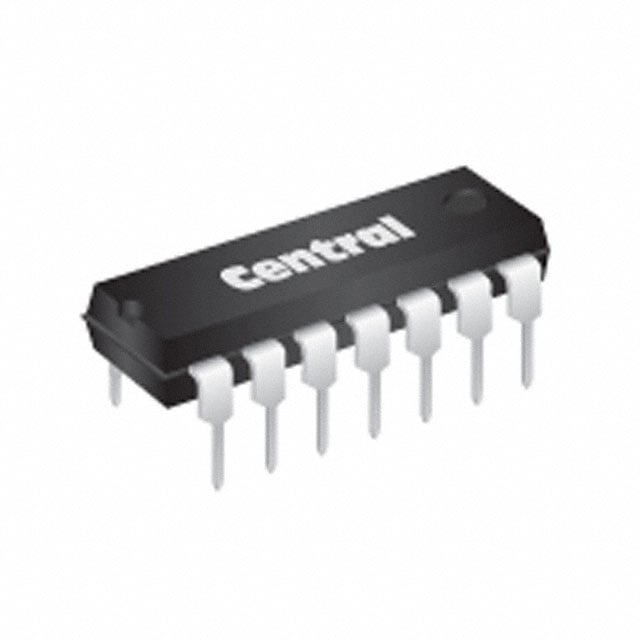

MPQ3799 PBFREE
TRANS 4PNP 60V 0.05A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ3799
MPQ3799 PBFREE Hakkında
MPQ3799 PBFREE, Central Semiconductor tarafından üretilen 4 adet PNP transistörün entegre edildiği bir transistör dizisidir. TO-116 through-hole paketinde sunulan bu bileşen, 60V maksimum Vce breakdow voltajı ve 50mA maksimum kollektör akımı ile çalışır. 250mV saturasyon voltajı ve 250 minimum DC akım kazancı (hFE) ile düşük sinyal amplifikasyonu ve anahtarlama uygulamalarında kullanılabilir. 60MHz transition frequency ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olup, 500mW maksimum güç tüketimiyle sinyal işleme, amplifikasyon ve kontrol devrelerinde uygulanır. Lead-free (PBFREE) versiyonu ile RoHS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 250 @ 10mA, 5V |
| Frequency - Transition | 60MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
