Transistörler - Bipolar (BJT) - Diziler

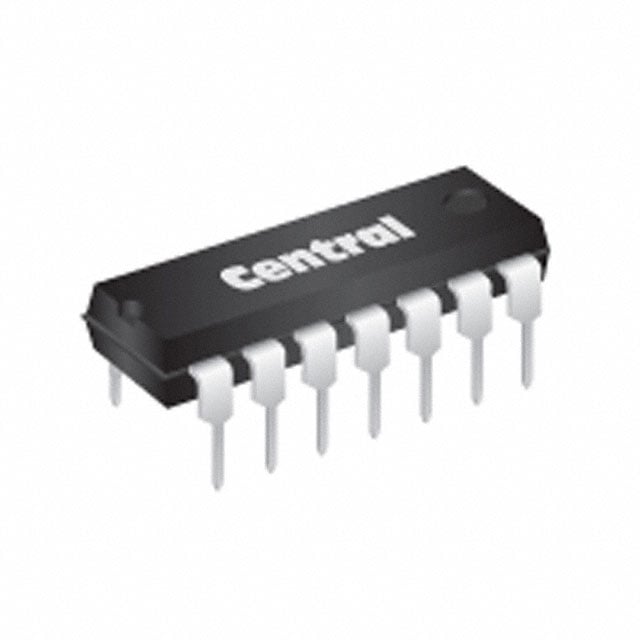

MPQ3798 PBFREE
TRANS 4PNP 40V 0.05A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ3798
MPQ3798 PBFREE Hakkında
MPQ3798 PBFREE, Central Semiconductor tarafından üretilen 4 kanallı PNP transistör dizisidir. TO-116 paketinde sunulan bu bileşen, 40V maksimum Collector-Emitter gerilimi ve 50mA maksimum kolektör akımıyla çalışır. 60MHz transition frequency ile entegre amplifikasyon ve anahtarlama uygulamalarında kullanılabilir. DC current gain değeri 10mA, 5V koşullarında minimum 125'tir. 500mW maksimum güç kapasitesi ile düşük güç tüketimli devre tasarımlarında tercih edilir. Saturation voltajı 250mV (100µA base, 1mA collector akımında) olup, -65°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir. RoHS compliant PBFREE versiyonu ile çevre dostu uygulamalarda kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 125 @ 10mA, 5V |
| Frequency - Transition | 60MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 500mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
