Transistörler - Bipolar (BJT) - Diziler

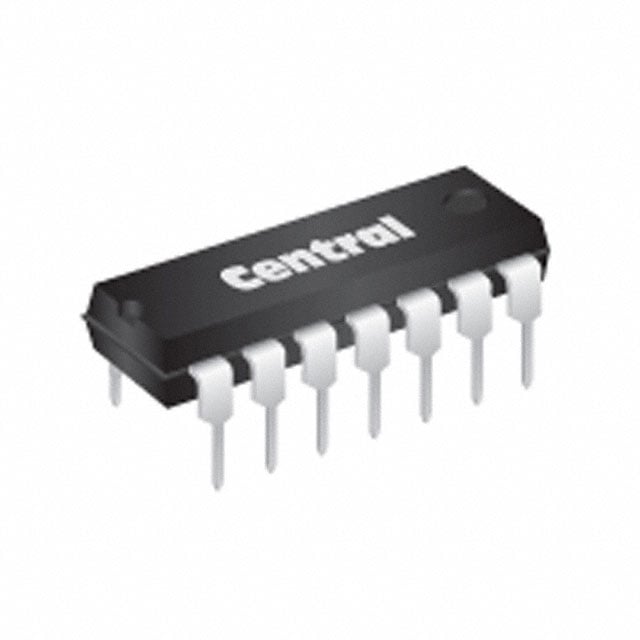

MPQ3725A TIN/LEAD
TRANS 4NPN 50V 1A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ3725A
MPQ3725A TIN/LEAD Hakkında
MPQ3725A, Central Semiconductor tarafından üretilen 4 adet NPN transistörden oluşan quad transistör dizisidir. TO-116 through-hole paketi ile sunulan bu bileşen, 50V collector-emitter breakdown voltajına ve maksimum 1A collector akımına sahiptir. 200MHz transition frequency ile orta frekanslı uygulamalarda kullanılabilir. Maksimum 1W güç dissipasyonu kapasitesiyle, düşük sinyalli güçlendirme, switching ve lojik uygulamalarında tercih edilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığında, endüstriyel ve tüketici elektronik ürünlerinde kullanım için tasarlanmıştır. Kütüphanelerde veya eski cihazlarda bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 500mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 450mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
