Transistörler - Bipolar (BJT) - Diziler

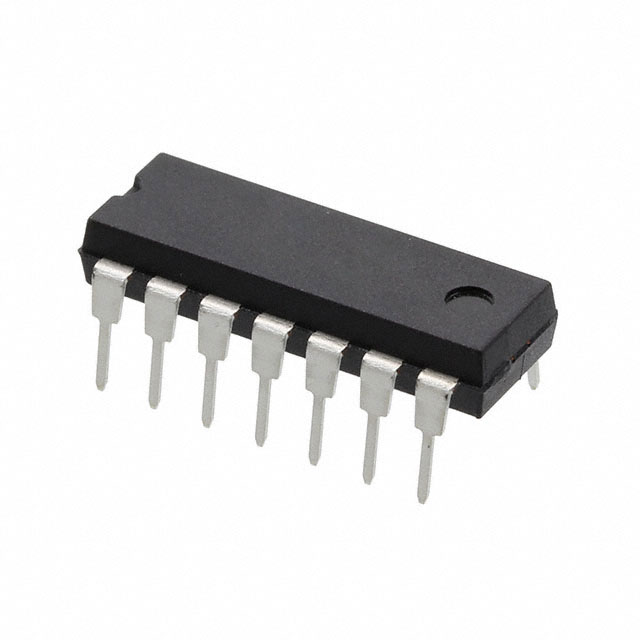

MPQ3725 PBFREE
TRANS 4NPN 40V 1A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ3725
MPQ3725 PBFREE Hakkında
MPQ3725 PBFREE, Central Semiconductor tarafından üretilen 4'lü NPN transistör dizisidir. TO-116 through-hole paketinde sunulan bu bileşen, maksimum 40V kollektör-emitter gerilimi ve 1A kollektör akımına sahiptir. Dc akım kazancı (hFE) 100mA ve 1V'de minimum 35 değerindedir. 250MHz geçiş frekansı ile hızlı anahtarlama uygulamalarına uygundur. Maksimum 1W güç tüketimi ile sınırlıdır. -65°C ile +150°C işletme sıcaklığı aralığında çalışır. Kollektör-emitter doyum gerilimi (Vce) 50mA taban akımında ve 500mA kollektör akımında maksimum 450mV'dir. Kurşunsuz (PBFREE) ürün olarak RoHS uyumludur. Quad konfigürasyonu sayesinde çoklu anahtarlama, sürücü veya amplifikasyon işlevleri için ideal bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1A |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 100mA, 1V |
| Frequency - Transition | 250MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 450mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
