Transistörler - Bipolar (BJT) - Diziler
MPQ2907A PBFREE
TRANS 4PNP 60V 0.6A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ2907A
MPQ2907A PBFREE Hakkında

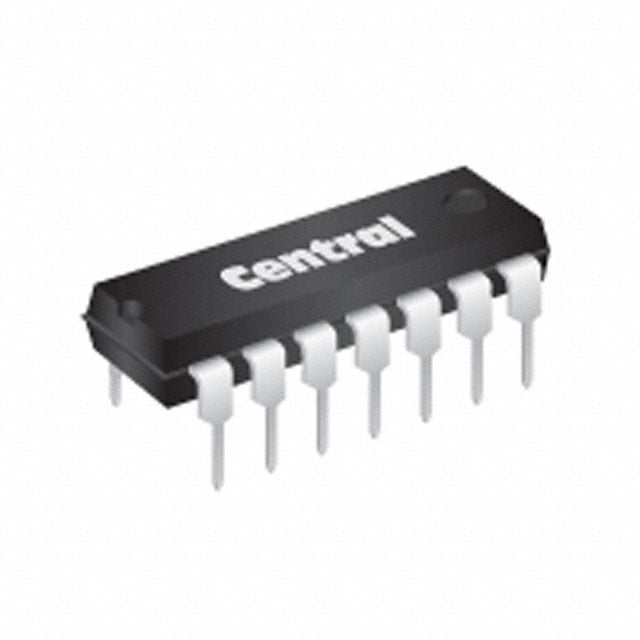

MPQ2907A PBFREE, Central Semiconductor tarafından üretilen 4 PNP transistör dizisidir. TO-116 paketinde sunulan bu komponent, 60V collector-emitter gerilimi ve 600mA collector akımı özellikleriyle tasarlanmıştır. DC akım kazancı (hFE) 300mA/10V koşullarında minimum 50 değerine sahiptir. 200MHz transition frequency ile yüksek hızlı anahtarlama uygulamalarında kullanılabilir. Maksimum güç tüketimi 650mW olup, -65°C ile +150°C sıcaklık aralığında çalışmaktadır. Endüstriyel kontrol, sinyal işleme, ses amplifikasyon ve anahtarlama devreleri gibi uygulamalarda dört adet PNP transistörün entegre olduğu yapısıyla tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 300mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 650mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
