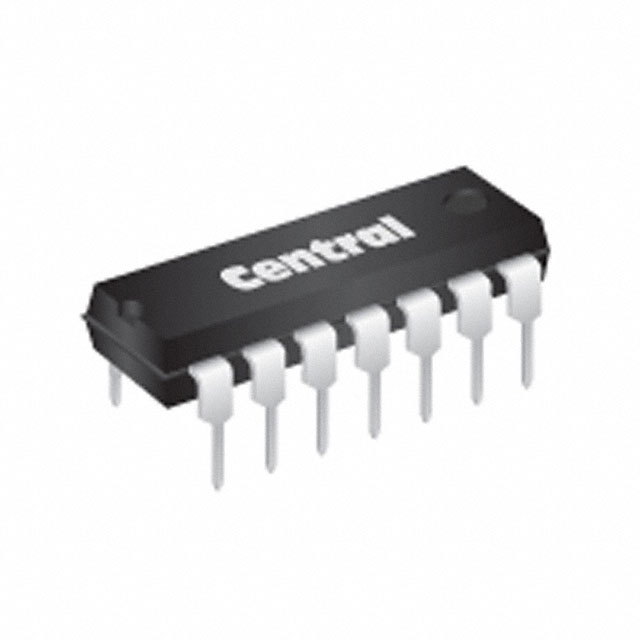

MPQ2222A PBFREE
TRANS 4NPN 40V 0.5A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ2222A
MPQ2222A PBFREE Hakkında
MPQ2222A PBFREE, Central Semiconductor tarafından üretilen dört adet NPN transistörden oluşan quad transistör dizisidir. TO-116 paketinde sunulan bu bileşen, maksimum 40V collector-emitter gerilimi ve 500mA collector akımı ile çalışabilir. 650mW maksimum güç tüketimi ile sinyal amplifikasyonu, anahtarlama ve lojik devrelerine uygun tasarlanmıştır. 200MHz transition frequency ile orta frekanslı uygulamalarda kullanılabilir. DC current gain (hFE) minimum 100 değerine sahiptir. Geniş çalışma sıcaklık aralığı (-65°C ~ 150°C) ve lead-free özelliği sayesinde endüstriyel ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 650mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
