Transistörler - Bipolar (BJT) - Diziler

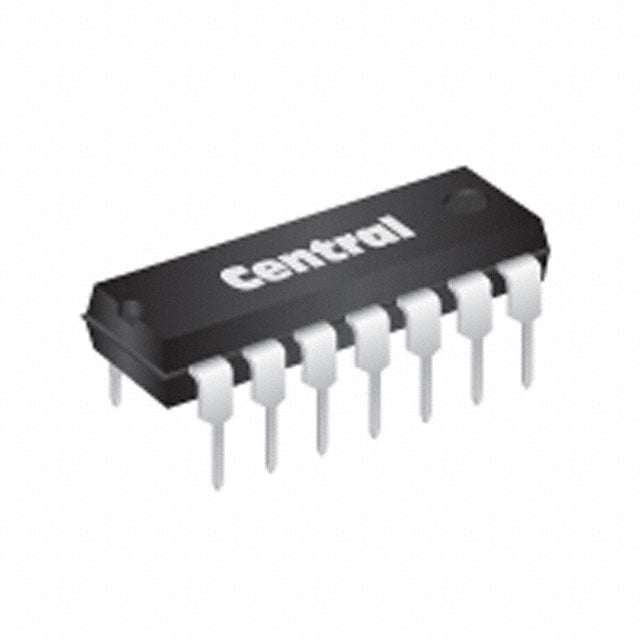

MPQ2222 PBFREE
TRANS 4NPN 40V 0.5A
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- MPQ2222
MPQ2222 PBFREE Hakkında
MPQ2222 PBFREE, Central Semiconductor tarafından üretilen 4 kanal NPN transistör dizisidir. TO-116 through-hole paketinde sunulan bu bileşen, 40V collector-emitter aralık gerilimi ve 500mA maksimum collector akımı ile tasarlanmıştır. 200MHz transition frequency ve 100 minimum DC current gain (hFE) değerleri ile hızlı anahtarlama uygulamalarında kullanılabilir. 650mW maksimum güç tüketimine sahip olan MPQ2222, -65°C ile 150°C arasında çalışır. Quad konfigürasyonu sayesinde çoklu transistör gerektiren devrelerde alan tasarrufu sağlar. Audio amplifikatörleri, switching uygulamaları ve genel amaçlı amplifikasyon devrelerinde yaygın olarak kullanılır. Part Status: Active
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 650mW |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
