Diyotlar - Doğrultucular - Diziler

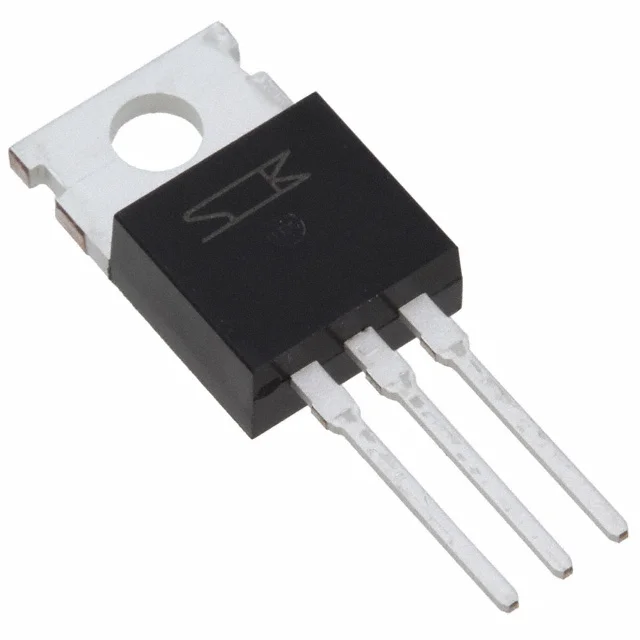

MPE-220A
DIODE SCHOTKY 100V 10A TO220S
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MPE-220A
MPE-220A Hakkında
MPE-220A, Sanken Electric tarafından üretilen Schottky doğrultma diyotu çiftidir. TO-220-3 paketinde sunulan bu komponent, Common Cathode konfigürasyonu ile iki diyot içerir. 100V ters voltaj ve 10A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertörler ve DC-DC dönüştürücülerde kullanılır. 850mV ileri gerilim düşüşü ve 500ns'den küçük recovery süresi ile hızlı anahtarlamaya uygun tasarlanmıştır. -40°C ile 150°C arasında çalışan bu Schottky diyotu, düşük ileri voltaj düşüşü gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 10A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 850 mV @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
