Transistörler - Bipolar (BJT) - Diziler
MP6Z13TR
TRANS NPN/PNP 50V 3A 6MPT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6Z13
MP6Z13TR Hakkında

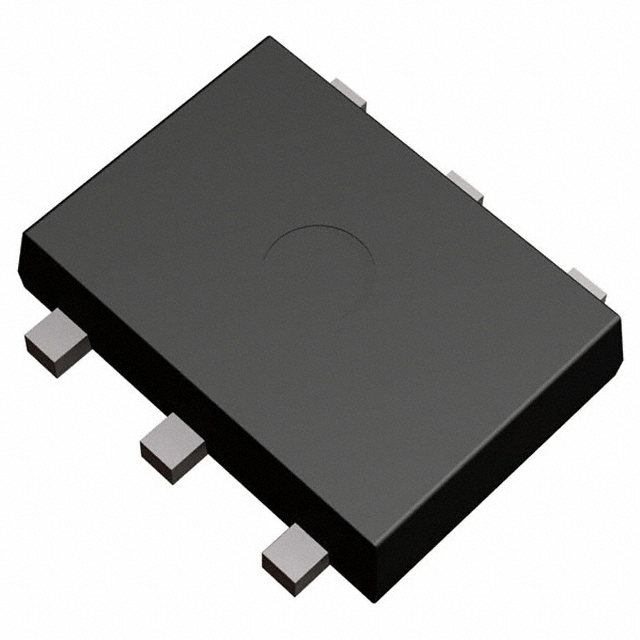

MP6Z13TR, ROHM Semiconductor tarafından üretilen tamamlayıcı NPN/PNP transistör dizisidir. 6-pinli SMD paketinde sunulan bu komponent, maksimum 3A kollektor akımı ve 50V gerilim dayanımı ile orta güçlü anahtarlama uygulamalarında kullanılır. 320MHz transition frequency ile hızlı işaret işleme gerektiren devrelerde tercih edilir. DC akım kazancı 180 (50mA, 3V'de) olup, 2W maksimum güç seviyesinde çalışabilir. Saturation gerilimi düşük tutulmuş olup, ses amplifikaşonu, güç yönetimi, motor kontrolü ve genel amaçlı anahtarlama devrelerinde uygulanır. MPT6 paket yapısı ile yüksek yoğunluklu PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 50mA, 3V |
| Frequency - Transition | 320MHz, 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Supplier Device Package | MPT6 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 50mA, 1A, 400mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
