Transistörler - FET, MOSFET - Diziler

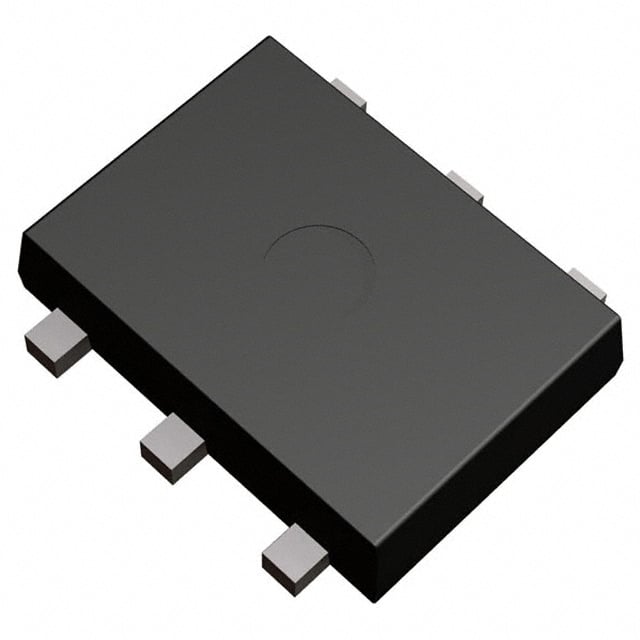

MP6M14TCR
MOSFET N/P-CH 30V 8A/6A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6M14TCR
MP6M14TCR Hakkında
MP6M14TCR, ROHM Semiconductor tarafından üretilen tamamlayıcı N-channel ve P-channel MOSFET'lerini içeren dizili bir komponenttir. 30V Vdss ratingleri ile 8A (N-channel) ve 6A (P-channel) sürekli drain akımı kapasitesine sahiptir. Logic level gate sürüşü özelliği sayesinde 4V ile çalıştırılabilir, bu da düşük voltaj lojik devrelerinin doğrudan kontrolüne olanak tanır. 25mOhm (max) RDS(on) değeri ile düşük iletim kayıpları sağlar. 7.3nC gate charge ve 470pF input capacitance değerleriyle hızlı anahtarlama performansı sunar. Surface mount 6-SMD paketlemesi sayesinde yoğun PCB tasarımlarında kullanılabilir. Motor kontrol, AC/DC konvertörler, anahtarlamalı güç kaynakları ve genel amaçlı anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A, 6A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4V Drive |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.3nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 470pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 8A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
