Transistörler - FET, MOSFET - Diziler

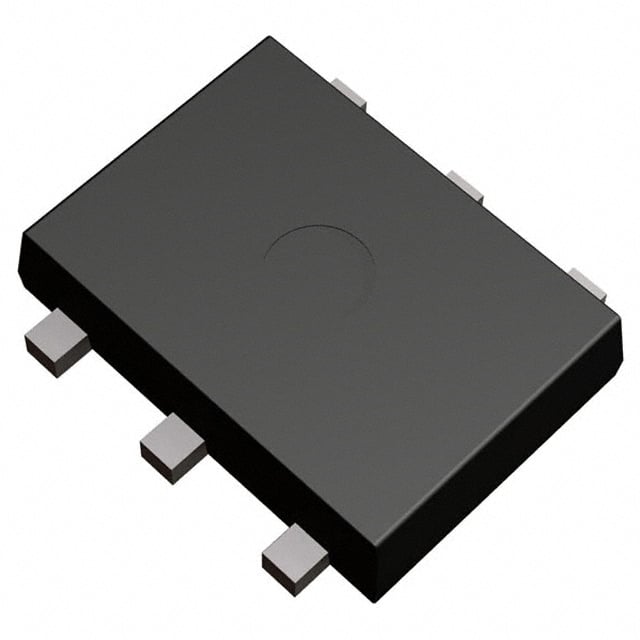

MP6M12TCR
MOSFET N/P-CH 30V 5A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6M12TCR
MP6M12TCR Hakkında
MP6M12TCR, ROHM Semiconductor tarafından üretilen N/P-Channel MOSFET dizisidir. 30V drain-source gerilimi ve 5A sürekli drain akımı ile çalışan bu komponent, logic level gate kontrolüne sahiptir. 42mOhm maksimum RDS(on) değeri ve düşük gate charge (4nC) ile hızlı anahtarlama uygulamalarında kullanılır. 6-SMD yassı başlı paket ile yüzey montajına uygundur. Motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve anahtarlama devrelerinde tercih edilir. Maksimum 150°C junction sıcaklığında ve 2W güç kapasitesinde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 250pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 42mOhm @ 5A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
