Transistörler - FET, MOSFET - Diziler

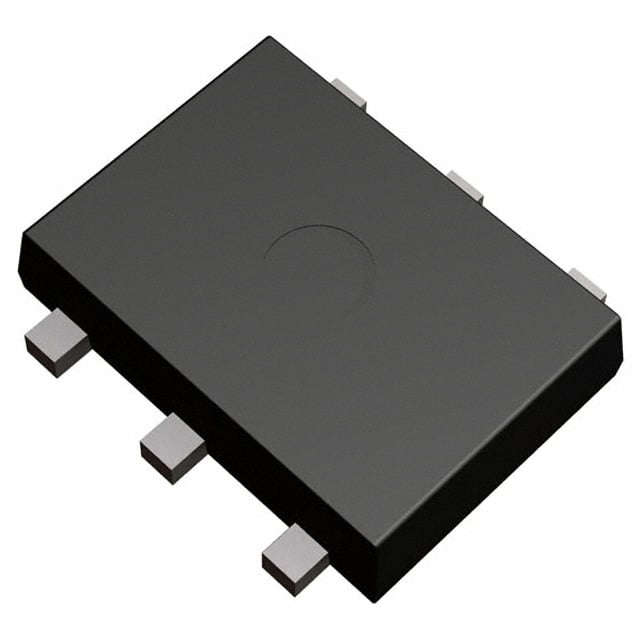

MP6M11TCR
MOSFET N/P-CH 30V 3.5A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6M11TCR
MP6M11TCR Hakkında
MP6M11TCR, ROHM Semiconductor tarafından üretilen N-Channel ve P-Channel MOSFET dizisi transistördür. 30V Drain-Source gerilim desteği ve 3.5A sürekli dren akımı kapasitesi ile orta güç uygulamalarında kullanılır. Logic level gate özelliğine sahip bu bileşen, 98mOhm (10V, 3.5A) RDS(on) değeri ile düşük anahtarlama kayıpları sağlar. 2W maksimum güç disipasyonu, 150°C çalışma sıcaklığı ve 6-SMD yüzeye monte paket yapısı ile güçlü endüstriyel ve tüketici elektronik uygulamalarında yer alır. Düşük gate charge (1.9nC @ 5V) özellikleri hızlı anahtarlama işlemlerine uygun tasarlanmıştır. Surface mount yapısı nedeniyle otomatik montaj süreçlerine elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.9nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 85pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 98mOhm @ 3.5A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
