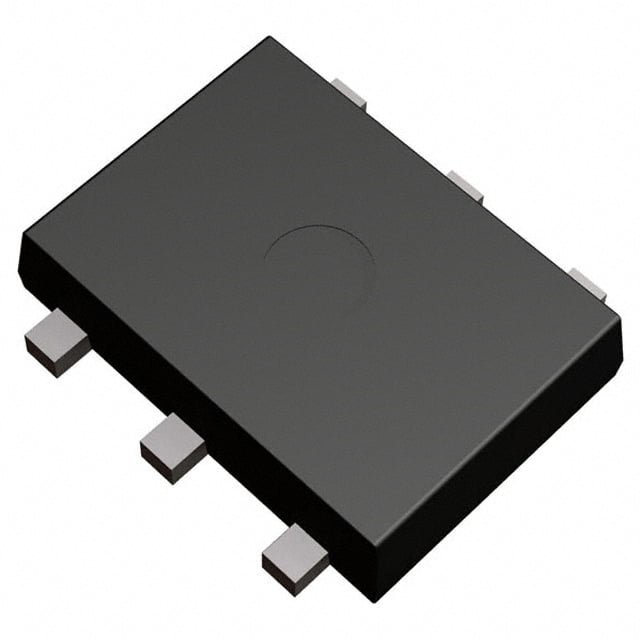

MP6K31TCR
MOSFET 2N-CH 60V 2A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6K31TCR
MP6K31TCR Hakkında
MP6K31TCR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 60V drain-source voltajı ve 2A sürekli drain akımı ile tasarlanmıştır. Logic level gate özelliği sayesinde 4V sürücü voltajı ile çalışabilir. 290mOhm (10V, 2A) on-resistance değeri ile güç tüketimini minimize eder. 2nC gate charge ve 110pF input capacitance özellikleri hızlı anahtarlama uygulamalarına uygun kılmaktadır. Surface mount MPT6 paketinde sunulan bu bileşen, düşük sinyal kontrol, motor sürücüsü, güç yönetimi ve anahtarlama uygulamalarında kullanılır. 150°C maksimum junction sıcaklığında 2W güç yönetebilir. Not: Bu ürün obsolete (üretimi durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate, 4V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 110pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 290mOhm @ 2A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
