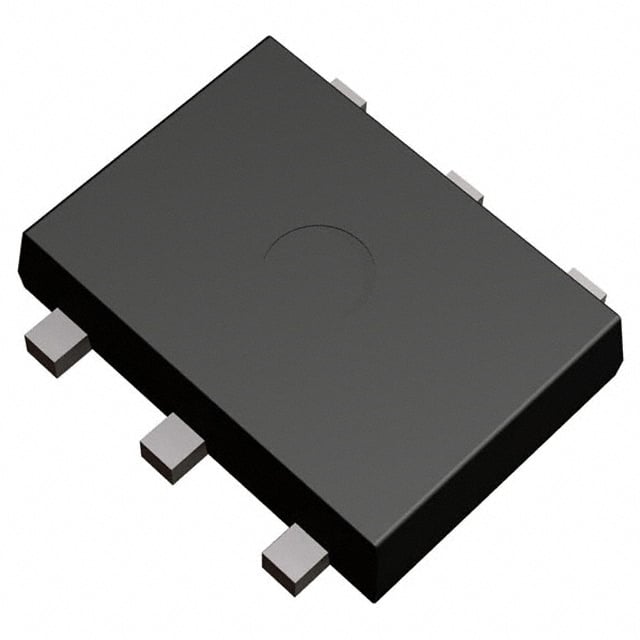

MP6K14TCR
MOSFET 2N-CH 30V 8A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6K14
MP6K14TCR Hakkında
MP6K14TCR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 8A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleriyle çalışabilir. 25mOhm maksimum Rds(on) değeri ile verimli anahtarlama performansı sağlar. Endüstriyel kontrol devreleri, motor sürücüleri, güç yönetimi ve switching regülatör uygulamalarında tercih edilir. Surface mount SMD paketinde sunulan bu bileşen, kompakt PCB tasarımları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.3nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 470pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 8A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
