Transistörler - FET, MOSFET - Diziler

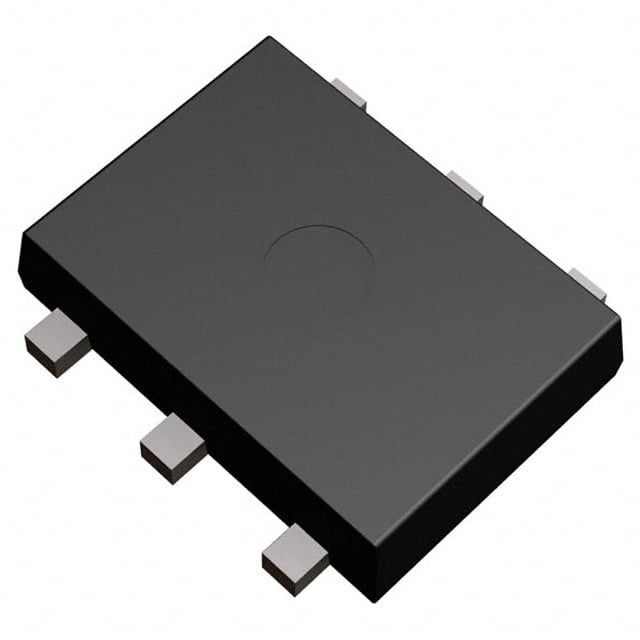

MP6K12TCR
MOSFET 2N-CH 30V 5A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6K12TCR
MP6K12TCR Hakkında
MP6K12TCR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source voltaj ve 5A sürekli akım kapasitesi ile orta güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük kontrol voltajları (2.5V threshold) ile çalıştırılabilir. 42mOhm RDS(on) değeri ile verimli anahtarlama sağlar. Surface mount MPT6 paketinde sunulan bu bileşen, motor kontrol, güç yönetimi, LED sürücüleri ve endüstriyel anahtarlama uygulamalarında kullanıma uygundur. Maksimum 2W güç yayılımı kapasitesi ile sınırlı ısı ortamlarına entegre edilir. Bileşen halen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 250pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 42mOhm @ 5A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
