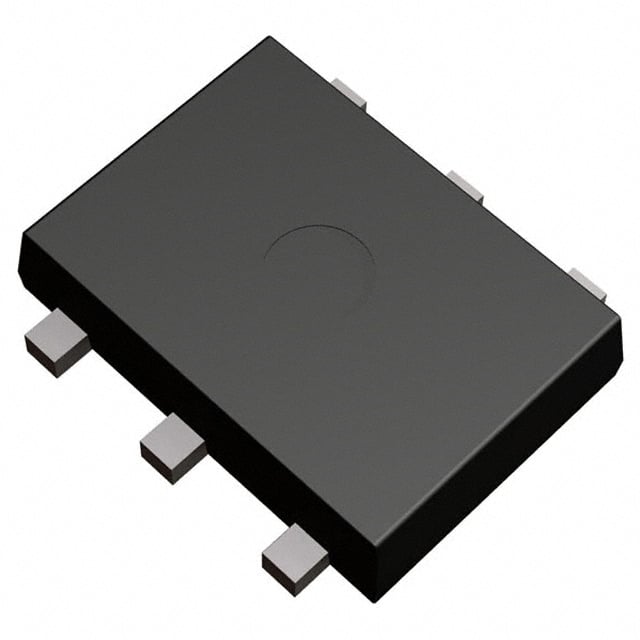

MP6K11TCR
MOSFET 2N-CH 30V 3.5A MPT6
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MP6K11TCR
MP6K11TCR Hakkında
MP6K11TCR, ROHM Semiconductor tarafından üretilen 2 N-Channel MOSFET transistördür. 30V drain-source voltajı ve 3.5A kontinü drain akımı ile çalışan bu bileşen, logic level gate özelliğine sahip olup 10V Vgs'de 98mOhm'lik düşük RDS(on) değeri sunar. 2W maksimum güç derecelendirmesi ve 150°C işletme sıcaklığı ile anahtarlama uygulamalarında, motor kontrolü ve güç dönüştürme devrelerinde kullanılan 6-SMD yüzey montaj paketidir. Düşük gate charge (1.9nC) ve 85pF input kapasitans ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.9nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 85pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 2W |
| Rds On (Max) @ Id, Vgs | 98mOhm @ 3.5A, 10V |
| Supplier Device Package | MPT6 |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
