Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

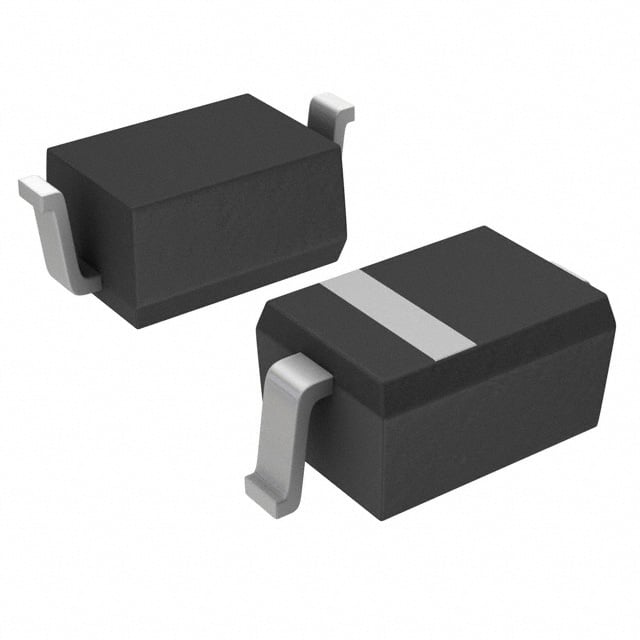

MMVL809T1G
DIODE PIN SWITCHING 20V SOD-323
MMVL809T1G Hakkında
MMVL809T1G, onsemi tarafından üretilen tek kanal PIN switching diyotudur. SOD-323 yüzey monte paketinde sunulan bu bileşen, 20V maksimum ters gerilim desteği ile RF ve mikrowale uygulamalarında kullanılır. 2V'de 6.1pF kapasitans ve 2.6 kapasitans oranı (C2/C8) ile değişken kapasitanslı diyot (varicap) özelliği gösterir. 500MHz'de 75 Q faktörü ile yüksek frekans uygulamalarında sinyal anahtarlaması, atenuasyon kontrolü ve frekans ayarlama gibi işlevlerde uygulanabilir. -55°C ile 150°C arasında çalışır. Güncel olarak üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6.1pF @ 2V, 1MHz |
| Capacitance Ratio | 2.6 |
| Capacitance Ratio Condition | C2/C8 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Obsolete |
| Q @ Vr, F | 75 @ 3V, 500MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 20 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
