Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)
MMVL409T1G

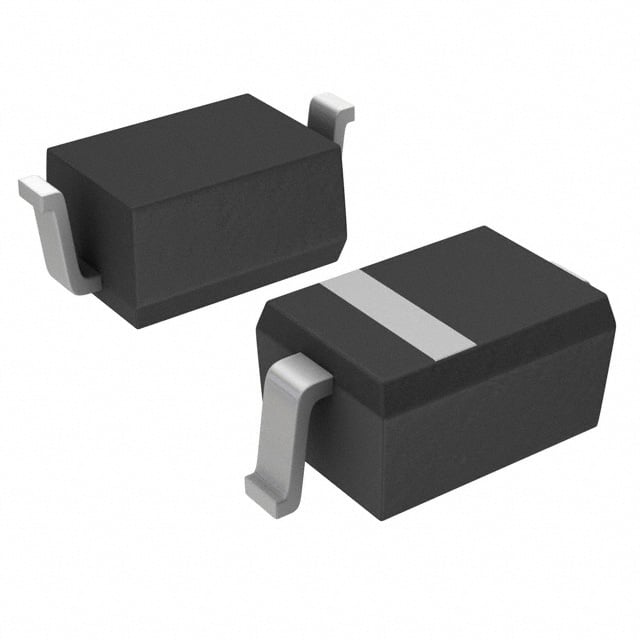

DIODE PIN SWITCHING 20V SOD-323
MMVL409T1G Hakkında
MMVL409T1G, onsemi tarafından üretilen PIN tipinde değişken kapasitanslı diyot (varicap/varaktör) bileşenidir. 20V maksimum reverse voltaj desteği ile 3V'de 32pF kapasitans değerine sahiptir. 1.9 kapasitans oranı (C3/C8) ile geniş tuning aralığı sağlar. 50MHz'de 200 Q faktörü ile yüksek frekans uygulamalarında düşük kayıp performansı sunar. Surface mount SOD-323 paketinde sunulan bu bileşen, RF tuning uygulamaları, frekans modulasyon devreleri, impedans eşitleme ve parametrik amplifikatörlerde kullanılır. Maksimum çalışma sıcaklığı 150°C'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 32pF @ 3V, 1MHz |
| Capacitance Ratio | 1.9 |
| Capacitance Ratio Condition | C3/C8 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Obsolete |
| Q @ Vr, F | 200 @ 3V, 50MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 20 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
