Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

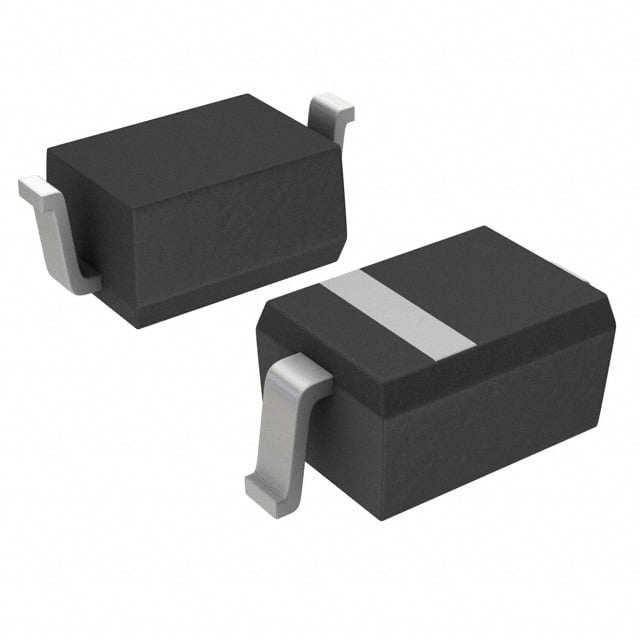

MMVL3102T1G
DIODE TUNING 30V SOD-323
MMVL3102T1G Hakkında
MMVL3102T1G, onsemi tarafından üretilen single junction varicap (tuning) diyotudur. SOD-323 yüzey montajlı paketle sunulan bu bileşen, frekans ayarlama ve VCO (Voltage Controlled Oscillator) uygulamalarında kullanılır. 30V maksimum ters gerilim sınırlaması ve 25pF nominal kapasitansı (3V'da, 1MHz'de) ile RF devre tasarımında yer alır. 4.8 kapasitans oranı (C3/C25) ile geniş ayarlama aralığı sağlar. 50MHz'de 200 Q değeri, düşük kayıplı uygulamalarda tercih sağlar. -40°C ile +150°C çalışma sıcaklık aralığında stabil performans sunar. Radyo frekans devrelerinde, PLL sistemlerinde ve ayarlanabilir filtre tasarımlarında yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 3V, 1MHz |
| Capacitance Ratio | 4.8 |
| Capacitance Ratio Condition | C3/C25 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Obsolete |
| Q @ Vr, F | 200 @ 3V, 50MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
