Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

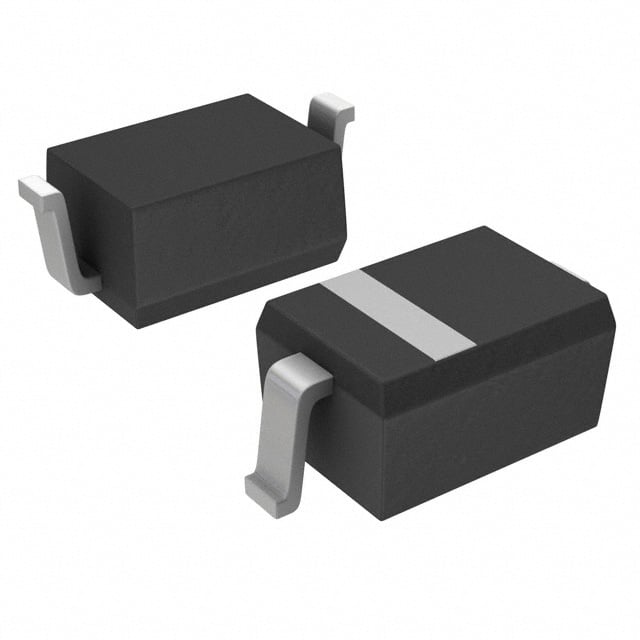

MMVL2101T1G
DIODE TUNING 30V SOD-323
MMVL2101T1G Hakkında
MMVL2101T1G, onsemi tarafından üretilen tek kanallı tuning diyotudur (varicap/varaktör). SOD-323 yüzey montajlı paketinde sunulan bu komponent, 30V maksimum ters gerilim kapasitesi ile çalışır. 4V'te 7.5pF kapasitansı ve 3.2'lik kapasitans oranı (C2/C30) özellikleriyle frekans ayarlama uygulamalarında kullanılır. 50MHz'de 450 Q değerine sahip olan diyot, RF devrelerinde, PLL frekans sentezleyicilerinde ve frekans modülasyonu yapılan sistemlerde yer alır. 150°C işletme sıcaklığında güvenilir performans sağlar. Parça obselete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 7.5pF @ 4V, 1MHz |
| Capacitance Ratio | 3.2 |
| Capacitance Ratio Condition | C2/C30 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Obsolete |
| Q @ Vr, F | 450 @ 4V, 50MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
