Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

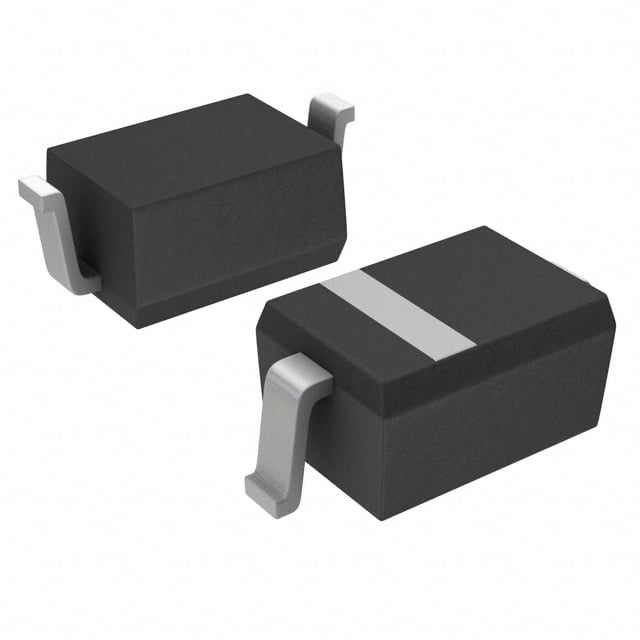

MMVL109T1G
DIODE TUNING 30V SOD-323
MMVL109T1G Hakkında
MMVL109T1G, onsemi tarafından üretilen bir tuning diyodu (varicap/varaktör) olup, RF ve analog devreler için kapasitans değerini tersine uygulanan voltaj ile kontrol etmek amacıyla kullanılır. SOD-323 yüzeye monte paketinde sunulan bu bileşen, 30V maksimum ters voltajda çalışır ve 3V'te 32pF kapasitans sunmaktadır. 6.5'lik kapasitans oranı sayesinde frekans ayarlama, osilatör devreler, PLL (Phase Locked Loop) uygulamaları ve impedans eşitleme gibi işlemlerde yer alır. -55°C ile +150°C sıcaklık aralığında kullanılabilen bu diyot, 50MHz'de 200'lük Q faktörü ile RF filtreleri, ayarlanabilir frekans çoğaltıcılar ve kablosuz iletişim sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 32pF @ 3V, 1MHz |
| Capacitance Ratio | 6.5 |
| Capacitance Ratio Condition | C3/C25 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-76, SOD-323 |
| Part Status | Obsolete |
| Q @ Vr, F | 200 @ 3V, 50MHz |
| Supplier Device Package | SOD-323 |
| Voltage - Peak Reverse (Max) | 30 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
