Transistörler - Bipolar (BJT) - Diziler

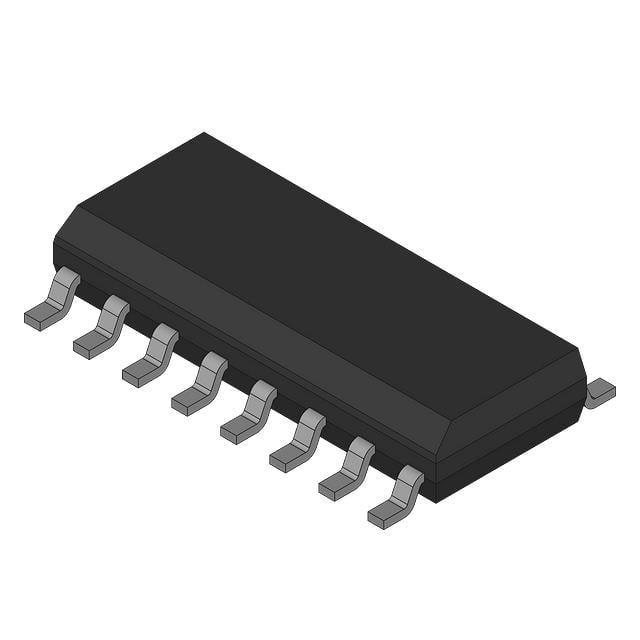

MMPQ2222
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-SOIC
- Seri / Aile Numarası
- MMPQ2222
MMPQ2222 Hakkında
MMPQ2222, Rochester Electronics tarafından üretilen quad NPN BJT transistör dizisidir. Tek bir 16-SOIC paket içerisinde 4 adet NPN transistör barındırır. 500mA maksimum kolektör akımı, 30V Vce breakdown voltajı ve 300MHz transition frekansı ile düşük-sinyal uygulamalarında kullanılır. DC akım kazancı (hFE) 100'ün üzerindedir (150mA, 1V'de). 1W maksimum güç tüketimi ile sınırlıdır. -55°C ile +150°C arasında çalışabilen bu transistör dizisi, entegre devreler, sinyal işleme devreleri ve anahtarlama uygulamalarında tercih edilir. Yüksek entegrasyon yoğunluğu sayesinde PCB alanı tasarrufu sağlar. Bileşen, üretimi durdurulmuş (obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 1V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 16-SOIC |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
