Transistörler - IGBT - Tekil

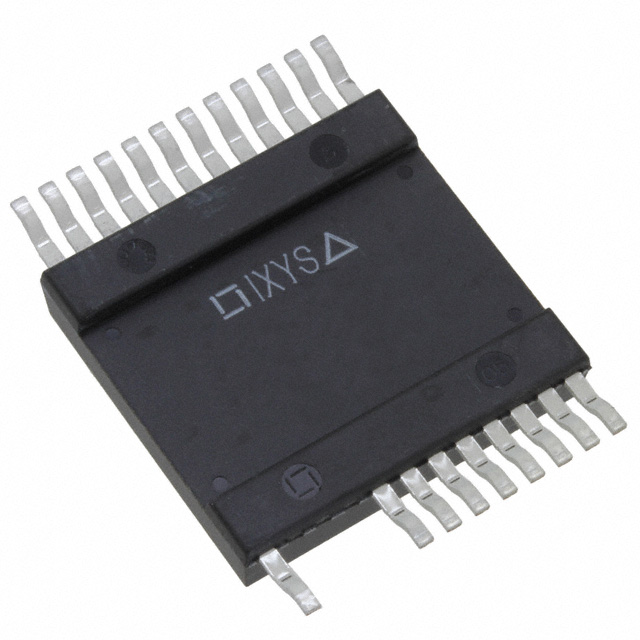

MMIX1X100N60B3H1
IGBT 600V 145A 400W SMPD
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- MMIX1X100N60B3H1
MMIX1X100N60B3H1 Hakkında
Littelfuse MMIX1X100N60B3H1, 600V kollektör-emitör diyot gerilimi ile çalışan tekil IGBT transistördür. Maksimum 145A DC kolektör akımı ve 440A puls kolektör akımı kapasitesine sahiptir. 400W maksimum güç tüketimi ile tasarlanmıştır. Surface mount SMPD paketinde 24 pin konfigürasyonunda sunulur. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenli işlem yapabilir. 143nC gate yükü ile hızlı anahtarlama özelliği sağlar. Td(on) 30ns, Td(off) 120ns (25°C'de) değerleri ile düşük anahtarlama gecikmesi sunar. 1.9mJ açılma ve 2mJ kapanma anahtarlama enerjisi ile etkin enerji yönetimi sağlanır. Güç elektronikleri, inverter devreleri, motor sürücüleri ve endüstriyel anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 145 A |
| Current - Collector Pulsed (Icm) | 440 A |
| Gate Charge | 143 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 24-PowerSMD, 21 Leads |
| Part Status | Active |
| Power - Max | 400 W |
| Reverse Recovery Time (trr) | 140 ns |
| Supplier Device Package | 24-SMPD |
| Switching Energy | 1.9mJ (on), 2mJ (off) |
| Td (on/off) @ 25°C | 30ns/120ns |
| Test Condition | 360V, 70A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 70A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
