Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

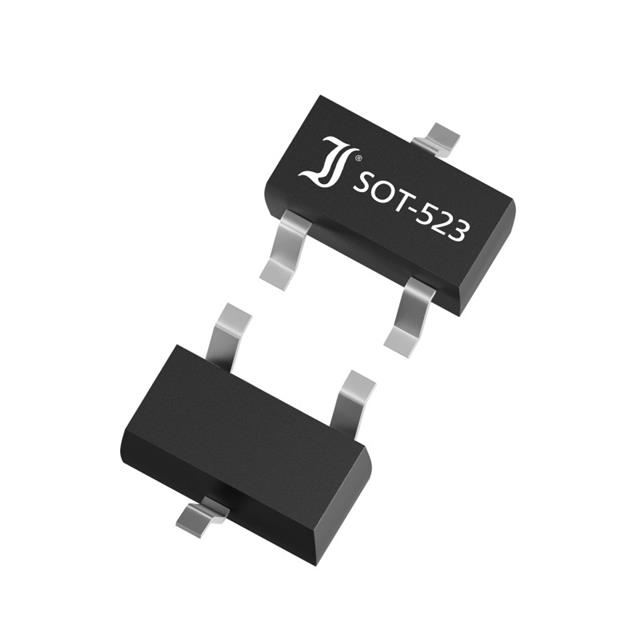

MMDTC124EE-AQ
DI Trst. 50V, 30mA
- Üretici
- DComponents
- Paket/Kılıf
- SOT-523
- Seri / Aile Numarası
- MMDTC124EE
MMDTC124EE-AQ Hakkında
MMDTC124EE-AQ, DComponents tarafından üretilen yüksek frekans NPN ön beslemeli transistördür. SOT-523 yüzey montajı paketinde sunulan bu komponent, 50V kesme gerilimi ve 30mA maksimum kolektör akımı ile çalışır. 250MHz geçiş frekansı sayesinde hızlı anahtarlama uygulamalarına uygundur. İçeride entegre 22kΩ base ve emitter-base dirençleri sayesinde ek bileşen gerektirmeden kullanılabilir. 150mW maksimum güç tüketimi ile düşük güçlü analog ve dijital sinyal işleme devrelerinde, amplifikasyon, anahtarlama ve lojik seviye kaydırma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 mA |
| Current - Collector Cutoff (Max) | 500nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 56 @ 5mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-523 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SOT-523 |
| Transistor Type | NPN - Pre-Biased |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
