Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

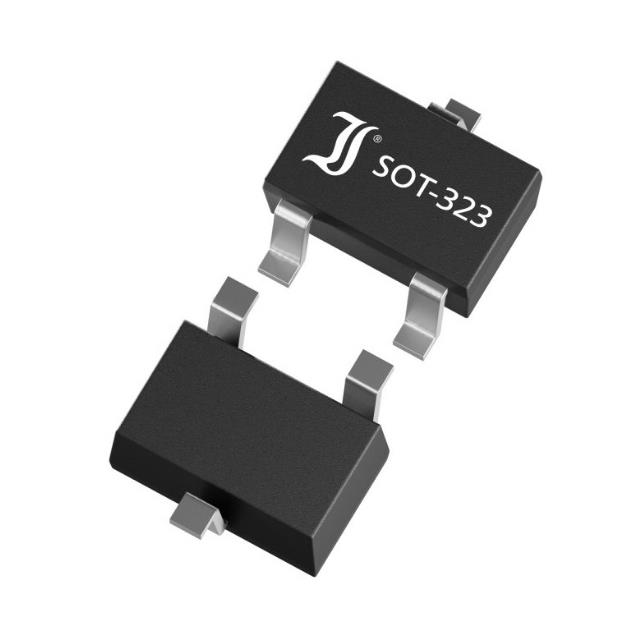

MMDT5114W
DI Trst. 50V, 100mA
- Üretici
- DComponents
- Paket/Kılıf
- SC-70
- Seri / Aile Numarası
- MMDT5114W
MMDT5114W Hakkında
MMDT5114W, DComponents tarafından üretilen PNP tipinde ön beslemeli (pre-biased) bir bipolar transistördür. SC-70 (SOT-323) yüzey montaj paketi ile sunulan bu komponent, maksimum 50V kollektör-emitter gerilimi ve 100mA kollektör akımında çalışabilir. Dahili 10kΩ base resistörü ve 47kΩ emitter-base resistörü ile ön beslemeli yapı sayesinde dış direnç kullanımını minimalize eder. 250MHz geçiş frekansı ile orta hızlı uygulamalar için uygun olan MMDT5114W, maksimum 200mW güç tüketimi ile işaret anahtarlama, sürücü ve amplifikasyon devrelerinde yaygın olarak kullanılır. Düşük kollektör doyum gerilimi (300mV @ 10mA) ile verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 10 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | SOT-323 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
