Transistörler - Bipolar (BJT) - Diziler

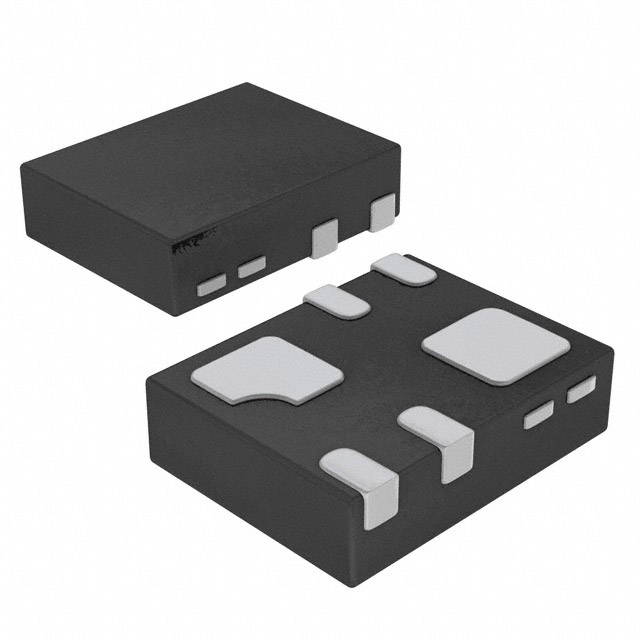

MMDT3946LP4-7
TRANS NPN/PNP 40V 0.2A 6DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-SMD
- Seri / Aile Numarası
- MMDT3946LP4
MMDT3946LP4-7 Hakkında
MMDT3946LP4-7, Diodes Incorporated tarafından üretilen komplementer NPN/PNP transistör dizisidir. 6-pin DFN paketinde sunulan bu bileşen, 40V kollektör-emitter gerilimine ve 200mA maksimum kollektör akımına sahiptir. 300MHz (NPN) ve 250MHz (PNP) geçiş frekansları ile işaret amplifikasyonu ve anahtarlama uygulamalarında kullanılır. 200mW maksimum güç kapasitesi ile düşük güçlü sinyal işleme devrelerinde, ses amplifikatörleri, RF ön uçları ve genel amaçlı anahtarlama uygulamalarında yer alır. Düşük VCE(sat) değerleri (300-400mV) sayesinde güç kaybı minimumda tutulur. Surface mount yapısı modern PCB tasarımlarına uygun kompakt bir çözüm sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 300MHz, 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | 6-SMD, No Lead |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | DFN1310H4-6 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA, 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
